Stycznik AC-1, 60 A/400 V/40 °C, S2, 4-bieg., AC/DC 20-33V, 1NO+1NC | 3RT2336-1NB30 Siemens

Alternatywny kod produktu: 3RT23361NB30

Opis i Kluczowe Cechy

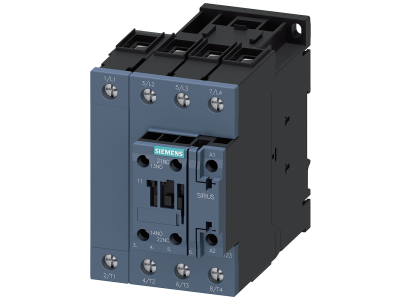

Stycznik SIRIUS 3RT2336-1NB30 to urządzenie kategorii AC-1 przeznaczone do przełączania odbiorników omowych, takich jak rezystory, grzałki czy piece oporowe. Dzięki prądowi znamionowemu 60 A przy napięciu 400 V (temperatura otoczenia 40°C) umożliwia bezpieczne sterowanie obwodami o znacznym obciążeniu bez ryzyka przegrzania styków. Wielkość S2 i konstrukcja 4-biegunowa zapewniają kompaktowe dopasowanie w rozdzielnicach, a zintegrowany warystor skutecznie tłumi przepięcia łączeniowe, chroniąc układ sterowania.

• Prąd znamionowy AC-1: 60 A / 400 V / 40°C: Bezpieczne przełączanie obciążeń rezystancyjnych o dużej mocy, bez konieczności deratingu w podwyższonej temperaturze otoczenia.
• 4-biegunowa konstrukcja w wielkości S2: Oszczędność miejsca w szafie sterowniczej przy jednoczesnym zachowaniu dużej liczby torów prądowych.

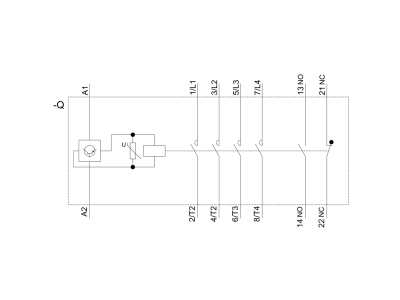

• Cewka AC/DC 20–33 V z warystorem: Uniwersalne zasilanie cewki (prąd stały lub zmienny 50/60 Hz) oraz wbudowane zabezpieczenie przeciwprzepięciowe – eliminuje konieczność stosowania zewnętrznych tłumików.
• Styki pomocnicze 1NO + 1NC (przyłącze śrubowe): Sygnalizacja stanu załączenia i możliwość realizacji prostych układów zabezpieczeń bez dodatkowych łączników.
• Zgodność z międzynarodowymi standardami (IEC, UL/CSA): Gwarancja dopuszczenia do pracy w instalacjach na całym świecie oraz wysoka niezawodność styku potwierdzona testami fabrycznymi.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego dopuszczenie do stosowania w instalacjach przemysłowych i komercyjnych na wielu rynkach. Posiada certyfikat CE. Szczegółowe numery norm podano w dokumentacji technicznej producenta.

Zastosowanie

Stycznik SIRIUS 3RT23 jest idealnym rozwiązaniem wszędzie tam, gdzie wymagane jest niezawodne przełączanie obciążeń rezystancyjnych przy napięciu do 400 V AC i prądzie do 60 A. Sprawdza się zarówno w systemach sterowania maszyn, jak i w automatyce budynkowej.

• Sterowanie grzałkami, piecami oporowymi i promiennikami podczerwieni w liniach produkcyjnych.
• Załączanie i wyłączanie rezystorów hamowania w napędach oraz obciążeń symulacyjnych.
• Przełączanie zespołów oświetleniowych o charakterze rezystancyjnym (np. lampy żarowe, halogenowe) w systemach zarządzania energią.
• Praca w rozdzielnicach głównych i podrozdzielnicach jako element sterowania odbiornikami o charakterze czysto omowym.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilającego i upewnieniu się, że obwód nie znajduje się pod napięciem. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przyłącza śrubowe należy dokręcać momentem zgodnym z dokumentacją techniczną producenta, a przekrój przewodów dobrać do prądu znamionowego 60 A, uwzględniając obciążalność długotrwałą. Przed pierwszym załączeniem sprawdzić poprawność polaryzacji cewki (w przypadku DC) oraz stan połączeń.

FAQ

• Czy stycznik posiada wbudowane zabezpieczenie przed przepięciami? Tak, urządzenie wyposażono w zintegrowany warystor, który tłumi przepięcia powstające przy wyłączaniu cewki, chroniąc tym samym układy sterowania.
• Jaki jest stopień ochrony obudowy stycznika? W dostarczonych danych nie podano stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20. Szczegółowe informacje znajdują się w karcie katalogowej producenta.
• Do jakiej kategorii użytkowej przeznaczony jest ten stycznik? Kategoria AC-1 oznacza przełączanie obciążeń o charakterze rezystancyjnym (np. grzałki, rezystory). Nie jest przystosowany do pracy z obciążeniami indukcyjnymi (AC-3/AC-4) bez dodatkowego deratingu.
