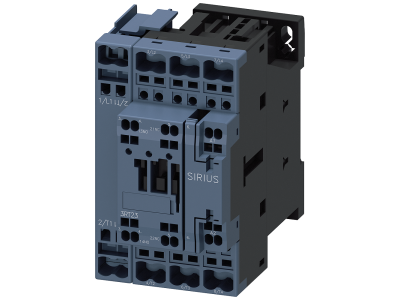

Stycznik AC-1, 50 A/400 V/40 °C, S0, 4-bieg., AC 230V/50Hz, 1NO+1NC | 3RT2327-2AP00 Siemens

Alternatywny kod produktu: 3RT23272AP00

Opis i Kluczowe Cechy

Stycznik modułowy Siemens SIRIUS 3RT2327-2AP00 to urządzenie przeznaczone do przełączania odbiorników omowych w kategorii AC-1. Dzięki prądzie łącznym 50 A przy napięciu 400 V i temperaturze otoczenia 40 °C zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu rezystancyjnym. Wyposażony w cztery bieguny główne oraz zintegrowane styki pomocnicze 1NO+1NC, oferuje elastyczność w sterowaniu i sygnalizacji. Kompaktowa obudowa w rozmiarze S0 ułatwia montaż w rozdzielnicach i szafach sterowniczych.

• Prąd AC-1 50 A / 400 V / 40 °C: Gwarantuje niezawodne przełączanie obciążeń omowych, takich jak piece grzewcze czy oświetlenie żarowe, bez ryzyka przegrzania styków.
• 4 bieguny główne: Umożliwiają jednoczesną kontrolę czterech niezależnych obwodów, co upraszcza instalację i oszczędza miejsce w szafie sterowniczej.
• Styki pomocnicze 1NO+1NC: Zapewniają sygnalizację stanu łącznika i możliwość realizacji dodatkowych funkcji sterowania bez konieczności dokupowania osobnych modułów.
• Cewka sterująca AC 230 V / 50 Hz: Dopasowana do standardowych napięć sieciowych, co ułatwia integrację z istniejącymi systemami automatyki.
• Kompaktowa budowa S0: Oszczędza miejsce w rozdzielnicy, a jednocześnie zapewnia wysoką wytrzymałość mechaniczną i elektryczną dzięki zaawansowanej konstrukcji styków.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego dopuszczenie do stosowania na całym świecie. Posiada certyfikat CE, gwarantujący zgodność z obowiązującymi dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik 3RT2327-2AP00 przeznaczony jest do przełączania obciążeń rezystancyjnych w kategorii AC-1. Sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników o charakterze omowym.

• Sterowanie piecami grzewczymi, grzałkami elektrycznymi oraz innymi urządzeniami rezystancyjnymi w instalacjach przemysłowych i komercyjnych.
• Przełączanie oświetlenia żarowego lub halogenowego, gdzie występują wysokie prądy rozruchowe.
• Zasilanie transformatorów i dławików, które w stanie jałowym zachowują się jak obciążenie omowe.
• Automatyka budynkowa – sterowanie systemami ogrzewania elektrycznego, wentylacji i klimatyzacji (tylko obciążenia rezystancyjne).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od źródła. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Moment dokręcania śrub przyłączeniowych należy dostosować do zaleceń producenta zawartych w dokumentacji technicznej. Przekrój przewodów przyłączeniowych dobierz do prądu znamionowego 50 A oraz warunków chłodzenia, aby uniknąć przegrzania.

FAQ

• Czy stycznik 3RT2327-2AP00 nadaje się do przełączania silników elektrycznych? Nie. Urządzenie jest zaprojektowane dla kategorii AC-1 (obciążenia omowe). Do przełączania silników (kategoria AC-3) należy stosować styczniki o odpowiedniej charakterystyce łączeniowej.
• Jaka jest maksymalna temperatura otoczenia podczas pracy stycznika? W danych katalogowych podano temperaturę 40 °C. Przy wyższych temperaturach może być wymagane obniżenie prądu znamionowego (derating) – szczegółowe wytyczne znajdują się w dokumentacji technicznej producenta.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, wyposażony jest w jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC), co umożliwia sygnalizację stanu łącznika bez konieczności montażu dodatkowego modułu.
