Stycznik AC-1, 50 A/400 V/40 °C, S0, 4-bieg., AC 230V, 50/60Hz, 1NO+1NC | 3RT2327-2AL20 Siemens

Alternatywny kod produktu: 3RT23272AL20

Opis i Kluczowe Cechy

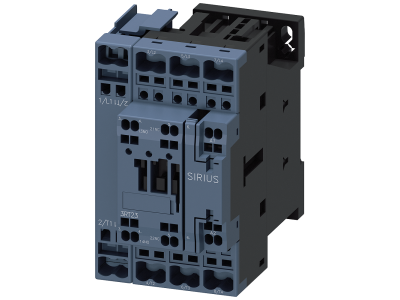

Stycznik Siemens SIRIUS 3RT2327-2AL20 przeznaczony do przełączania odbiorników omowych. Urządzenie o prądzie znamionowym 50 A w kategorii AC-1 przy napięciu 400 V zapewnia bezpieczną i niezawodną pracę w obwodach o znacznym obciążeniu rezystancyjnym, bez ryzyka przegrzania styków. Kompaktowa obudowa w rozmiarze S0 oraz cztery bieguny główne (4-biegunowy) umożliwiają elastyczne sterowanie obwodami trójfazowymi z jednym stykłem pomocniczym zwiernym i jednym rozwiernym (1NO+1NC). Cewka sterowana napięciem 230 V AC 50/60 Hz upraszcza integrację w standardowych instalacjach z zasilaniem sieciowym.

• Prąd znamionowy 50 A (AC-1): Bezpieczne przełączanie odbiorników omowych o dużym poborze mocy – idealne do grzejników, pieców oporowych i oświetlenia żarowego.
• 4 bieguny główne – 1NO+1NC pomocniczy: Kompletna separacja torów zasilania w obwodach trójfazowych plus sygnalizacja stanu w jednym urządzeniu.
• Napięcie cewki 230 V AC 50/60 Hz: Gotowe do podłączenia bezpośrednio do sieci 230 V; kompatybilne z typowymi sterownikami i przekaźnikami pomocniczymi.
• Kompaktowa wielkość S0: Oszczędność miejsca w rozdzielnicy przy zachowaniu wysokiego prądu obciążenia – redukcja kosztów zabudowy.
• Modułowy system SIRIUS: Pełna kompatybilność z łącznikami pomocniczymi, wyzwalaczami i akcesoriami w tej samej wielkości – łatwa rozbudowa i standaryzacja magazynu.

Zgodność z Normami

Stycznik 3RT2327-2AL20 został zaprojektowany zgodnie z międzynarodowymi wymaganiami IEC oraz UL/CSA, co potwierdza jego światowe dopuszczenia. Posiada oznakowanie CE i spełnia wymogi dyrektyw Unii Europejskiej. W kategorii AC-1 urządzenie gwarantuje parametry zgodne z deklarowaną charakterystyką przełączania obciążeń omowych.

Zastosowanie

Stycznik dedykowany jest do sterowania odbiornikami rezystancyjnymi w instalacjach przemysłowych i budynkowych. Dzięki czterem biegunom głównym i stykowi pomocniczemu sprawdza się w wielu scenariuszach automatyki:

• Sterowanie grzejnikami elektrycznymi, piecami oporowymi i promiennikami podczerwieni – bezpośrednie przełączanie obciążeń o charakterze omowym.
• Załączanie i odłączanie oświetlenia żarowego oraz halogenowego w halach produkcyjnych i obiektach użyteczności publicznej.
• Praca jako stycznik główny w rozdzielnicach zasilających piece przemysłowe lub suszarnie – wysoki prąd AC-1 pozwala na sterowanie dużymi mocami.
• Integracja z systemami automatyki budynkowej (PLC, sterowniki) – sygnalizacja stanu za pomocą styku NO/NC oraz możliwość równoległego łączenia cewek.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem obciążenia i dokumentacją producenta. Moment dokręcania zacisków oraz parametry izolacji sprawdzić w karcie katalogowej. Zaleca się stosowanie bezpieczników nadmiarowo-prądowych w torze zasilania przed stycznikiem.

FAQ

• Czy stycznik posiada podświetlenie LED cewki? W dostarczanej konfiguracji nie ma wbudowanego podświetlenia. W razie potrzeby sygnalizacji stanu można wykorzystać zestyk pomocniczy 1NO+1NC do sterowania lampką lub przekaźnikiem.
• Jaki stopień ochrony ma to urządzenie? Styczniki z tej serii przeznaczone są do montażu w rozdzielnicach; typowo osiągają stopień ochrony IP20 w zakresie ochrony przed przypadkowym dotknięciem. Dokładne wartości należy sprawdzić w dokumentacji technicznej dla konkretnego wariantu obudowy.
• Czy mogę użyć stycznika do sterowania silnikiem (kategoria AC-3)? Stycznik 3RT2327-2AL20 jest zoptymalizowany do pracy w kategorii AC-1 (obciążenia omowe). Do sterowania silnikami w kategorii AC-3 należy dobrać odpowiedni stycznik z wyższym prądem umownym i inną charakterystyką łączeniową – zalecamy konsultację z producentem.
