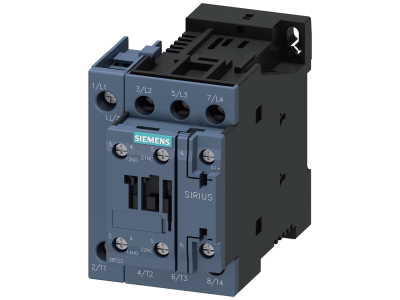

Stycznik AC-1, 40 A/400 V/40 °C, S0, 4-bieg., DC 24V, 1NO+1NC | 3RT2326-1BB40 Siemens

Alternatywny kod produktu: 3RT23261BB40

Opis i Kluczowe Cechy

Stycznik AC-1 Siemens SIRIUS 3RT23 o symbolu 3RT2326-1BB40 przeznaczony jest do przełączania obciążeń omowych w instalacjach przemysłowych. Urządzenie oferuje prąd znamionowy 40 A przy napięciu 400 V w temperaturze otoczenia 40 °C, co gwarantuje bezpieczną pracę nawet w obciążonych obwodach grzewczych. Wyposażono w cewkę DC 24 V oraz zestaw styków pomocniczych 1NO+1NC, a kompaktowa obudowa w rozmiarze S0 oszczędza miejsce w szafie sterowniczej.

• Prąd znamionowy AC-1: 40 A / 400 V / 40 °C: Umożliwia niezawodne przełączanie obciążeń omowych bez ryzyka przegrzania styków, nawet w podwyższonej temperaturze otoczenia.
• Cewka DC 24 V: Niskonapięciowy obwód sterowniczy zapewnia bezpieczeństwo operatora i kompatybilność z układami PLC.

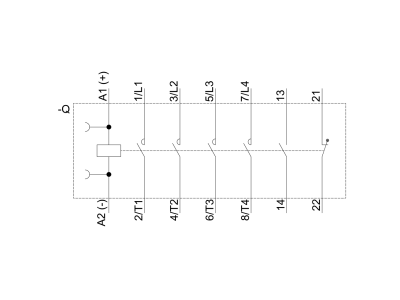

• Styki pomocnicze 1NO+1NC: Pozwalają na sygnalizację stanu stycznika oraz realizację prostych blokad w obwodzie sterowania.
• Wielkość S0 (kompaktowa obudowa): Minimalizuje zajmowaną przestrzeń w rozdzielnicy, ułatwiając gęste zabudowy w szafach sterowniczych.
• Przyłącze śrubowe: Zapewnia trwałe i odporne na wibracje połączenie przewodów, ułatwiając montaż i serwis.

Zgodność z Normami

Stycznik został dopuszczony do stosowania zgodnie z wymaganiami międzynarodowych norm IEC oraz UL/CSA. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik serii 3RT23 dedykowany jest do przełączania obciążeń omowych w kategorii użytkowania AC-1. Sprawdza się w układach sterowania grzałkami, piecami elektrycznymi oraz innymi odbiornikami o charakterze rezystancyjnym.

• Sterowanie obwodami grzewczymi w maszynach i urządzeniach przemysłowych.
• Impulsowa praca ze stycznikami większej mocy lub przekaźnikami w kaskadach przełączających.
• Sygnalizacja stanu i realizacja obwodów blokad za pomocą styków pomocniczych.
• Automatyka budynkowa – sterowanie wentylacją, ogrzewaniem lub oświetleniem z wykorzystaniem napięcia DC 24 V.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Moment dokręcania śrub przyłączeniowych należy dobrać zgodnie z dokumentacją producenta, a przekrój przewodów dostosować do prądu znamionowego obwodu. Należy przestrzegać wymaganych odległości izolacyjnych oraz warunków wentylacji.

FAQ

• Czy stycznik posiada podświetlenie? W danych katalogowych nie przewidziano funkcji podświetlenia. Stycznik przeznaczony jest do pracy bez dodatkowej sygnalizacji świetlnej.
• Jaki jest stopień ochrony IP stycznika? Producent nie podaje konkretnego stopnia ochrony. W typowej zabudowie w rozdzielnicy przyjmuje się ochronę przed ciałami stałymi IP20 – urządzenie wymaga montażu w obudowie zapewniającej odpowiednią szczelność.
• W jakiej kategorii użytkowania pracuje stycznik? Stycznik przeznaczony jest do kategorii AC-1 (obciążenia omowe) przy prądzie 40 A, napięciu 400 V i temperaturze otoczenia 40 °C.
