Stycznik AC-1, 40 A/400 V/40 °C, S0, 4-bieg., AC 230V/50Hz, 1NO+1NC | 3RT2326-2AP00 Siemens

Alternatywny kod produktu: 3RT23262AP00

Opis i Kluczowe Cechy

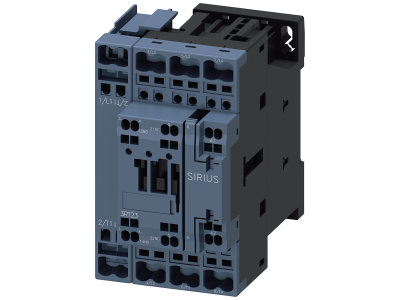

Stycznik SIRIUS 3RT2326-2AP00 to czterobiegunowe urządzenie kategorii AC-1 przeznaczone do przełączania odbiorników omowych. Prąd znamionowy 40 A przy napięciu 400 V i temperaturze 40°C zapewnia bezpieczną pracę w obciążeniach rezystancyjnych o znacznym poborze mocy. Wyposażony w cewkę sterującą AC 230V/50Hz oraz zestaw styków pomocniczych 1NO+1NC, stycznik doskonale wpisuje się w modułowy system SIRIUS, umożliwiając łatwą rozbudowę i integrację z innymi komponentami. Rozmiar S0 gwarantuje kompaktową zabudowę w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy AC-1: 40 A / 400 V / 40°C: Gwarantuje niezawodne przełączanie odbiorników rezystancyjnych bez ryzyka przegrzania styków, nawet przy wysokiej temperaturze otoczenia.
• 4-biegunowy (4 biegi): Umożliwia jednoczesne załączanie/rozłączanie czterech obwodów, upraszczając konstrukcję układu i oszczędzając miejsce.
• Cewka sterująca AC 230V/50Hz: Pozwala na bezpośrednie sterowanie z typowej sieci napięcia oświetleniowego lub gniazd sterowniczych, bez konieczności stosowania dodatkowych transformatorów.
• Styki pomocnicze 1NO+1NC: Zapewniają sygnalizację stanu stycznika (np. dla PLC) oraz realizację prostych układów blokad lub samopodtrzymania.
• System SIRIUS – modułowość i kompatybilność: Umożliwia łączenie z łącznikami pomocniczymi, wyzwalaczami i modułami interfejsu – wszystkie akcesoria są wspólne dla całej gamy, co redukuje złożoność magazynową i montażową.

Zgodność z Normami

Stycznik SIRIUS 3RT2326-2AP00 jest dopuszczony do stosowania zgodnie z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego światową akceptację. Posiada certyfikat CE. Przeznaczony do pracy w kategorii AC-1 według IEC 60947-4-1 (norma wynikająca z klasyfikacji AC-1 – dane z opisu producenta).

Zastosowanie

Stycznik doskonale sprawdza się wszędzie tam, gdzie wymagane jest niezawodne przełączanie odbiorników o charakterze rezystancyjnym (omowym). Dzięki systemowi SIRIUS łatwo wkomponować go w szafy sterownicze i rozdzielnice modułowe.

• Sterowanie nagrzewnicami elektrycznymi, piecami oporowymi i grzałkami procesowymi w przemyśle.
• Załączanie i rozłączanie obwodów oświetlenia żarowego oraz rezystancyjnych odbiorników w instalacjach komercyjnych.
• Praca jako element wykonawczy w układach automatyki budynkowej (BMS) – współpraca z sterownikami PLC przez styki pomocnicze.
• Integracja z modułami interfejsu SIRIUS (AS-i, IO-Link) w celu zdalnego monitorowania i diagnostyki.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych – zgodnie z ogólną praktyką dla aparatury modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od obwodu głównego i sterującego. Momenty dokręcania przewodów oraz przekroje żył należy dobierać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi przepisami. W przypadku stycznika 40A zalecany przekrój przewodów przyłączeniowych dobrać według norm obciążenia kabli.

FAQ

• Czy stycznik ma wbudowane podświetlenie LED? Nie, stycznik nie posiada wbudowanego wskaźnika świetlnego. Stan załączenia można sygnalizować za pomocą zewnętrznych łączników pomocniczych (np. 3RT2900-1SB00) lub dedykowanych modułów LED.
• Jaki jest stopień ochrony stycznika? W danych katalogowych producenta nie podano konkretnego stopnia IP dla tego modelu. Typowo dla aparatury modułowej instalowanej wewnątrz rozdzielnic przyjmuje się IP20 – szczegółowe informacje należy sprawdzić w karcie katalogowej urządzenia.
• W jakiej kategorii pracy mogą pracować styki główne? Stycznik przeznaczony jest wyłącznie do pracy w kategorii AC-1 (obciążenia rezystancyjne, cos φ ≥ 0,95). Nie jest przystosowany do rozruchu silników (AC-3/AC-4) ani do przełączania obwodów z dużymi prądami udarowymi.
