Stycznik AC-1, 40 A/400 V/40 °C, S0, 4-bieg., DC 220V, 1NO+1NC | 3RT2326-2BM40 Siemens

Alternatywny kod produktu: 3RT23262BM40

Opis i Kluczowe Cechy

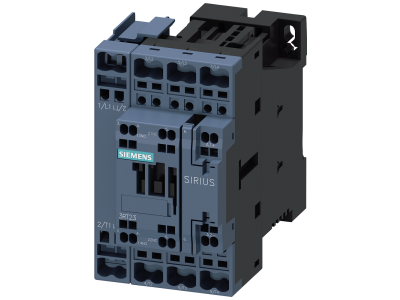

Stycznik AC-1 3RT2326-2BM40 firmy Siemens to czterobiegunowe urządzenie przeznaczone do przełączania odbiorników omowych, oferujące prąd znamionowy 40 A przy napięciu 400 V AC. Cewka sterująca DC 220 V umożliwia pracę w instalacjach zasilanych napięciem stałym. Wielkość S0 i zestyk pomocniczy 1NO+1NC zapewniają kompaktową konstrukcję i dodatkowe możliwości sygnalizacji.

• Prąd znamionowy AC-1: 40 A: Umożliwia bezpieczne przełączanie odbiorników omowych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe: 400 V AC: Gwarantuje kompatybilność z typowymi sieciami niskiego napięcia w instalacjach przemysłowych i budynkowych.
• Wielkość S0, 4-biegunowy: Kompaktowa budowa ułatwia montaż w rozdzielnicach oraz umożliwia jednoczesne przełączanie czterech faz lub odbiorników.
• Cewka sterująca DC 220 V: Dedukowana do współpracy z układami sterowania napięciem stałym, np. z PLC, zasilaczami awaryjnymi lub akumulatorami.

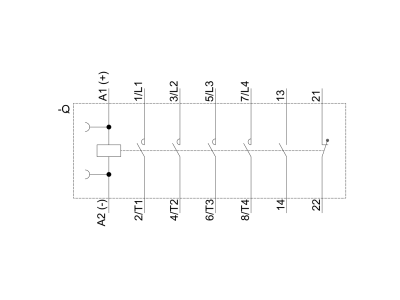

• Styki pomocnicze 1NO+1NC: Pozwalają na realizację sygnalizacji stanu załączenia lub sterowanie dodatkowymi obwodami bez konieczności stosowania zewnętrznych łączników.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA i posiada certyfikat CE. Przeznaczony do montażu w instalacjach wykonanych zgodnie z obowiązującymi przepisami krajowymi i europejskimi.

Zastosowanie

Stycznik 3RT2326-2BM40 znajduje zastosowanie w sterowaniu i zabezpieczaniu odbiorników omowych w maszynach, instalacjach grzewczych i systemach oświetleniowych.

• Sterowanie nagrzewnicami elektrycznymi, grzejnikami konwektorowymi i piecami rezystancyjnymi.
• Przełączanie obwodów oświetlenia żarowego lub halogenowego o dużej mocy.
• Łączenie odbiorników rezystancyjnych w maszynach przemysłowych (piece laboratoryjne, suszarnie).
• Automatyka budynkowa – sterowanie sekcjami grzewczymi HVAC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania i sterowania. Moment dokręcania śrub należy dostosować do wartości podanych w dokumentacji producenta. Przekrój przewodów dobrać zgodnie z obciążalnością prądową i obowiązującymi normami instalacyjnymi.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED? Nie, stycznik 3RT2326-2BM40 nie jest wyposażony w podświetlenie. Sygnalizacja stanu może być realizowana przy użyciu styków pomocniczych 1NO+1NC.
• Jaki jest stopień ochrony (IP) stycznika? Dane producenta nie zawierają informacji o stopniu ochrony IP. Zaleca się montaż w rozdzielnicy zapewniającej odpowiednią ochronę przed dotykiem i ciałami stałymi.
• Do jakich obciążeń jest przeznaczony ten stycznik? Stycznik jest przystosowany do kategorii AC-1 (obciążenia omowe: grzałki, piece rezystancyjne, żarówki). Do przełączania obciążeń indukcyjnych, np. silników, należy stosować styczniki kategorii AC-3 lub AC-4.
