Stycznik AC-1, 40 A/400 V/40 °C, S0, 4-bieg., DC 220V, 1NO+1NC | 3RT2326-1BM40 Siemens

Alternatywny kod produktu: 3RT23261BM40

Opis i Kluczowe Cechy

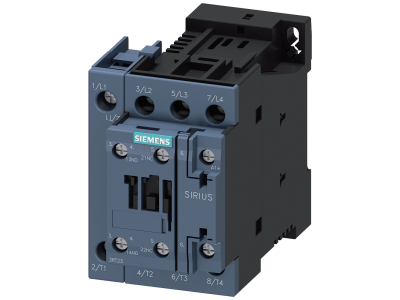

Stycznik AC-1 z serii Siemens SIRIUS 3RT23, symbol 3RT2326-1BM40, przeznaczony do przełączania odbiorników omowych. Oferuje prąd znamionowy 40 A w kategorii AC-1 przy napięciu 400 V, co gwarantuje bezpieczną pracę w obwodach grzewczych i oświetleniowych. Wyposażony w cztery bieguny główne oraz jeden styk zwierny i jeden rozwierny, zapewnia wszechstronność sterowania. Napięcie cewki DC 220 V umożliwia podłączenie do typowych układów sterowania stałoprądowego.

• Prąd znamionowy 40 A w kategorii AC-1: Bezpieczne przełączanie obciążeń omowych bez ryzyka przegrzania styków nawet przy podwyższonej temperaturze otoczenia do 40°C.
• Napięcie cewki DC 220 V: Kompatybilność z systemami sterowania napięciem stałym, ułatwia integrację z PLC i przekaźnikami.
• Cztery bieguny główne: Możliwość przełączania czterech niezależnych obwodów, co zwiększa elastyczność instalacji.

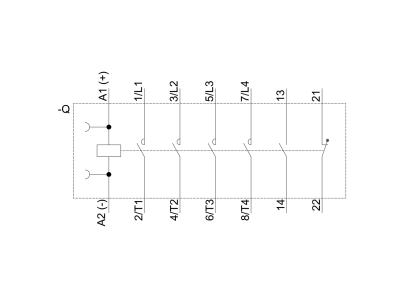

• Styki pomocnicze 1NO+1NC: Wbudowany styk zwierny i rozwierny do sygnalizacji stanu oraz realizacji samopodtrzymania bez dodatkowych łączników.
• Kompaktowa budowa w rozmiarze S0: Oszczędność miejsca w szafie sterowniczej przy zachowaniu wysokiej trwałości mechanicznej i elektrycznej.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej. Gwarantuje to bezpieczną eksploatację w instalacjach przemysłowych i budynkowych na całym świecie.

Zastosowanie

Stycznik 3RT2326-1BM40 przeznaczony jest do przełączania odbiorników omowych w instalacjach przemysłowych i komercyjnych. Dzięki wysokiej kategorii AC-1 i czterem biegunom sprawdza się w następujących scenariuszach:

• Sterowanie grzałkami elektrycznymi, piecami oporowymi i nagrzewnicami w systemach HVAC.
• Przełączanie oświetlenia o dużym prądzie (np. lampy halogenowe, LED o wysokiej mocy).
• Jako element rozdzielni w automatyce procesowej i maszynowej.
• Współpraca ze sterownikami PLC, systemami AS-i oraz IO-Link w ramach modułowego systemu SIRIUS.

Wskazówki Montażowe

Montaż stycznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Urządzenie montować na szynie DIN TH35 lub płycie montażowej zgodnie z dokumentacją techniczną producenta. Przekrój przyłączanych przewodów należy dobrać do spodziewanego prądu obciążenia. Po zamontowaniu sprawdzić moment dokręcenia połączeń – zalecane wartości podane są w karcie katalogowej.

FAQ

• Jakie jest napięcie cewki tego stycznika? Napięcie cewki wynosi DC 220 V. Sterowanie odbywa się napięciem stałym.
• Ile styków pomocniczych posiada stycznik? Stycznik wyposażony jest w jeden styk zwierny (1NO) i jeden rozwierny (1NC), co umożliwia sygnalizację stanu łączeniowego oraz realizację układów samopodtrzymania.
• Czy stycznik posiada certyfikaty międzynarodowe? Tak, urządzenie spełnia wymagania norm IEC oraz UL/CSA i posiada certyfikat CE, co potwierdza jego zgodność z globalnymi standardami bezpieczeństwa.
