Stycznik AC-1, 40 A/400 V/40 °C, S0, 4-bieg., AC 110V/50Hz, 1NO+1NC | 3RT2326-1AF00 Siemens

Alternatywny kod produktu: 3RT23261AF00

Opis i Kluczowe Cechy

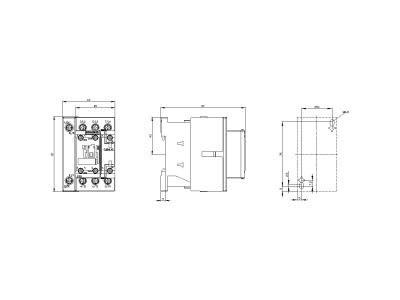

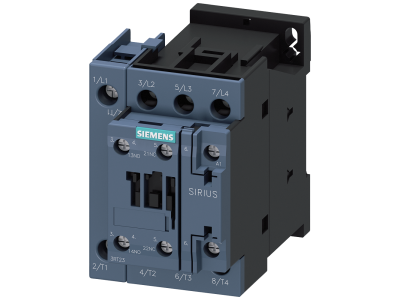

Prezentujemy stycznik AC-1 z serii Siemens SIRIUS 3RT23, o indeksie 3RT2326-1AF00. Jest to 4-biegunowe urządzenie przeznaczone do przełączania odbiorników rezystancyjnych, z prądem znamionowym 40 A przy napięciu 400 V, cewką sterowniczą AC 110 V/50 Hz oraz wbudowanymi stykami pomocniczymi 1NO+1NC. Dzięki kompaktowej budowie w rozmiarze S0 i modułowej konstrukcji systemu SIRIUS, stycznik zapewnia wysoką niezawodność styku oraz łatwość integracji z innymi elementami instalacji.

• Prąd znamionowy 40 A (AC-1): Umożliwia bezpieczne przełączanie obciążeń rezystancyjnych o znacznym poborze mocy bez ryzyka przegrzania styków, idealne do sterowania grzałkami, piecami czy nagrzewnicami elektrycznymi.
• Napięcie cewki 110 V AC (50 Hz): Dostosowane do standardowych obwodów sterowniczych w instalacjach przemysłowych, zapewnia kompatybilność z typowymi układami automatyki.

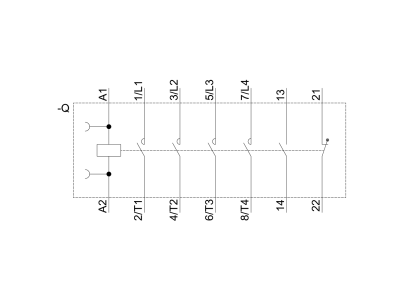

• Styki pomocnicze 1NO+1NC: Zintegrowane styki sygnalizacyjne (normalnie otwarty i normalnie zamknięty) umożliwiają odczyt stanu załączenia lub realizację prostych funkcji blokad bez konieczności stosowania dodatkowych łączników pomocniczych.
• Konstrukcja w rozmiarze S0: Kompaktowa obudowa oszczędza miejsce w szafie sterowniczej, a jednocześnie zachowuje pełną moc łączeniową – idealna do instalacji o ograniczonej przestrzeni.
• System modułowy SIRIUS: Koordynacja z wyłącznikami nadprądowymi, rozłącznikami i innymi komponentami serii 3RT23, co skraca czas projektowania i montażu dzięki fabrycznie testowanym kombinacjom.

Zgodność z Normami

Stycznik 3RT2326-1AF00 jest dopuszczony do stosowania na całym świecie – spełnia wymagania norm międzynarodowych IEC oraz amerykańsko-kanadyjskich UL/CSA. Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt jest odporny na warunki klimatyczne i przeznaczony do pracy w standardowych warunkach przemysłowych.

Zastosowanie

Dzięki kategorii użytkowania AC-1, stycznik świetnie sprawdza się w obwodach o charakterze rezystancyjnym, gdzie nie występują duże prądy rozruchowe ani przeciążenia indukcyjne. Może być stosowany zarówno w rozdzielnicach głównych, jak i w podrzędnych szafach sterowniczych.

• Sterowanie nagrzewnicami elektrycznymi, piecami oporowymi i grzałkami w procesach technologicznych.
• Przełączanie oświetlenia żarowego oraz lamp halogenowych w systemach oświetlenia przemysłowego.
• Zasilanie układów ogrzewania podłogowego i elektrycznych podgrzewaczy wody.
• Zastosowanie w automatyce budynkowej do łączenia obwodów rezystancyjnych (np. maty grzewcze, bojlery) sterowanych przez PLC lub przekaźniki czasowe.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania i sterowania. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy o odpowiedniej klasie ochronności. Przekrój przewodów przyłączeniowych należy dobrać do prądu znamionowego 40 A oraz warunków instalacji (zalecany min. 10 mm² Cu). Moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta (zwykle 1,2–1,5 Nm). Należy upewnić się, że cewka sterownicza jest zasilana napięciem 110 V AC 50 Hz – podanie niewłaściwego napięcia grozi uszkodzeniem stycznika.

FAQ

• Czy stycznik posiada wbudowane podświetlenie LED? Nie, stycznik 3RT2326-1AF00 nie ma wbudowanego podświetlenia. Stan załączenia można odczytać poprzez styki pomocnicze 1NO+1NC podłączone do lampki sygnalizacyjnej lub wejścia PLC.
• Jaki jest stopień ochrony (IP) tego stycznika? Zgodnie z ogólnym standardem dla aparatury modułowej montowanej w rozdzielnicach, stycznik ma stopień ochrony IP20 – chroni przed dotknięciem palcami, ale nie jest odporny na wilgoć ani pył. Wymagany jest montaż w obudowie o wyższym IP, jeśli środowisko tego wymaga.
• Jaka jest kategoria użytkowania styków głównych? Styki główne są przystosowane do kategorii AC-1 (obciążenia rezystancyjne). Oznacza to, że stycznik przeznaczony jest do łączenia obwodów o cosφ ≥ 0,95, np. grzałek, pieców oporowych. Nie jest zalecany do silników (AC-3/AC-4) bez dodatkowego zabezpieczenia.
