Stycznik AC-1, 35 A/400 V/40 °C, S0, 4-bieg., AC 230V/50Hz, 1NO+1NC | 3RT2325-2AP00 Siemens

Alternatywny kod produktu: 3RT23252AP00

Opis i Kluczowe Cechy

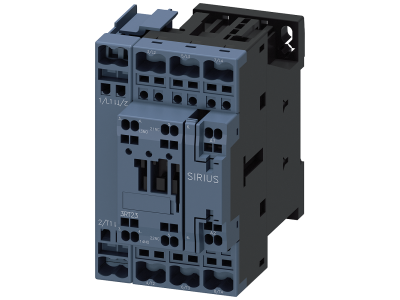

Stycznik SIRIUS 3RT2325-2AP00 firmy Siemens to 4-biegunowe urządzenie przeznaczone do łączenia odbiorników omowych (kategoria AC-1). Zapewnia prąd znamionowy 35 A przy napięciu 400 V (w temperaturze otoczenia 40 °C), co pozwala bezpiecznie sterować obwodami o znacznym obciążeniu bez ryzyka przegrzania styków. Dzięki kompaktowej budowie w rozmiarze S0 oraz zamontowanym stykom pomocniczym 1NO+1NC oszczędza miejsce w szafie sterowniczej i upraszcza konfigurację układu.

• Prąd znamionowy AC-1 35 A / napięcie 400 V: Gwarantuje bezawaryjną pracę w instalacjach grzewczych, piecach i innych odbiornikach rezystancyjnych bez przeciążania styków.
• Cewka AC 230 V / 50 Hz: Umożliwia bezpośrednie sterowanie z typowych obwodów sterowniczych 230 V bez konieczności stosowania dodatkowych transformatorów.
• 4 bieguny główne + styk pomocniczy 1NO+1NC: Umożliwia jednoczesne przełączanie czterech obwodów oraz sygnalizację stanu załączenia lub blokadę krzyżową.
• Kompaktowa budowa S0: Zajmuje mało miejsca na szynie TH35, upraszczając projektowanie rozdzielnic i szaf sterowniczych.
• Wysoka niezawodność styku i odporność klimatyczna: Zapewnia długą żywotność nawet w trudnych warunkach przemysłowych (zgodność z normami IEC i UL/CSA).

Zgodność z Normami

Stycznik SIRIUS 3RT2325-2AP00 spełnia wymagania europejskich norm IEC/EN oraz amerykańskich UL/CSA, co potwierdza jego zdolność do bezpiecznej pracy w instalacjach na całym świecie. Urządzenie posiada certyfikację CE i jest dopuszczone do stosowania w obwodach kategorii AC-1.

Zastosowanie

Dzięki parametrom AC-1 35 A/400 V oraz kompaktowym wymiarom stycznik znajduje zastosowanie w wielu układach automatyki przemysłowej i budynkowej.

• Sterowanie odbiornikami omowymi – grzałkami, piecami rezystancyjnymi, systemami ogrzewania elektrycznego.
• Łączenie i rozłączanie obwodów oświetlenia żarowego i halogenowego (w ramach dopuszczalnej mocy).
• Praca w układach sterowania maszyn – jako element wykonawczy w szafach sterowniczych.
• Zastosowanie w automatyce budynkowej – przełączanie obwodów wentylacji, klimatyzacji i pomp.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z aktualnymi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla prądu 35 A, a moment dokręcania zacisków stosować według dokumentacji producenta. Po instalacji sprawdź poprawność połączeń oraz działanie styku pomocniczego.

FAQ

• Czy stycznik posiada podświetlenie stanu załączenia? Nie, stycznik nie jest wyposażony w podświetlenie LED. Stan załączenia sygnalizowany jest mechanicznie (popychacz) oraz za pomocą zestyku pomocniczego.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego stopnia IP w danych katalogowych. Standardowo aparatura tego typu w rozdzielnicy ma stopień ochrony IP20, co oznacza ochronę przed dotknięciem palcami i ciałami stałymi ≥12 mm.
• W jakim trybie pracy jest sklasyfikowany stycznik? Stycznik przeznaczony jest do pracy w kategorii AC-1 (odbiorniki omowe). Nie należy go stosować do przełączania silników ani obwodów indukcyjnych bez dodatkowego doboru.
