Stycznik AC-1, 35 A/400 V/40 °C, S0, 4-bieg., DC 110V, 1NO+1NC | 3RT2325-2BF40 Siemens

Alternatywny kod produktu: 3RT23252BF40

Opis i Kluczowe Cechy

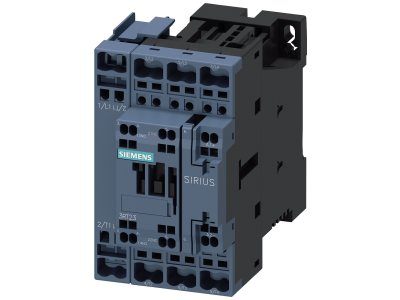

Stycznik SIRIUS 3RT2325-2BF40 (symbol 3RT2325-2BF40) firmy Siemens to urządzenie kategorii AC-1 przeznaczone do przełączania odbiorników rezystancyjnych. Prąd znamionowy 35 A przy napięciu 400 V i temperaturze otoczenia 40°C gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków. Czterobiegunowa konstrukcja (3 biegi główne + 1 biegun pomocniczy) oraz zestaw styków 1NO+1NC zapewniają elastyczność w aplikacjach sterowania i sygnalizacji. Stycznik zasilany jest napięciem cewki DC 110 V, co ułatwia integrację z układami automatyki przemysłowej. Wymiary wielkości S0 gwarantują kompaktową budowę, a przednie przyłącza umożliwiają łatwe okablowanie.

• Prąd znamionowy AC-1 35 A / 400 V: zapewnia bezpieczne przełączanie obciążeń rezystancyjnych (grzałki, piece oporowe) bez przeciążania styków.
• Napięcie cewki DC 110 V: umożliwia bezpośrednie sterowanie z popularnych źródeł napięcia stałego, typowych w przemyśle i automatyce.
• Styki pomocnicze 1NO+1NC: ułatwiają realizację funkcji sygnalizacji stanu, blokad lub sprzężenia zwrotnego bez konieczności stosowania dodatkowych łączników.
• Wielkość S0 – kompaktowa obudowa: oszczędza miejsce w rozdzielnicy i umożliwia łatwą integrację z innymi urządzeniami systemu SIRIUS.
• Przednie przyłącza śrubowe (opcjonalnie sprężynowe): upraszczają montaż i skracają czas okablowania, a wersja sprężynowa zapewnia odporność na wibracje i bezobsługową eksploatację.

Zgodność z Normami

Stycznik SIRIUS 3RT2325-2BF40 został zaprojektowany zgodnie z międzynarodowymi normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach elektrycznych na całym świecie. Posiada certyfikat CE, umożliwiający stosowanie na rynku europejskim. Konstrukcja i parametry odpowiadają wymaganiom kategorii użytkowej AC-1 według normy IEC 60947-4-1.

Zastosowanie

Stycznik 3RT2325-2BF40 dedykowany jest do przełączania obciążeń rezystancyjnych w warunkach przemysłowych i komercyjnych. Dzięki kompaktowej budowie i możliwości rozbudowy akcesoriami sprawdza się w różnych scenariuszach:

• Sterowanie odbiornikami grzewczymi (piece oporowe, grzałki, suszarnie) w kategorii AC-1.
• Przełączanie obwodów oświetlenia przemysłowego (świetlówki, lampy LED z balastem rezystancyjnym) oraz sygnalizacji.
• Współpraca ze sterownikami PLC, przekaźnikami i innymi elementami automatyki – możliwość podłączenia równoległego, przez AS-i lub IO-Link.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach jako element łącznikowy w systemach sterowania procesami.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w pozycji pionowej. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (35 A) – zaleca się stosowanie przewodów miedzianych o przekroju min. 6 mm² w zależności od długości i sposobu ułożenia. Moment dokręcania zacisków śrubowych należy sprawdzić w dokumentacji producenta (typ. 1,2–1,5 Nm). W przypadku wersji z przyłączem sprężynowym nie są wymagane narzędzia – przewód wciska się do gniazda. Przed pierwszym uruchomieniem należy sprawdzić poprawność działania styków oraz brak zwarcia między biegunami.

FAQ

• Jakie napięcie cewki ma stycznik 3RT2325-2BF40? Napięcie cewki wynosi DC 110 V. Należy podać zasilanie stałe o tej wartości, aby zapewnić prawidłowe załączanie stycznika.
• Do jakich zastosowań jest przeznaczony ten stycznik? Kategoria użytkowa AC-1 oznacza przełączanie obciążeń rezystancyjnych (odbiorniki omowe), takich jak grzałki, piece oporowe, żarówki czy transformatory w stanie jałowym. Nie jest zalecany do obciążeń silnikowych (AC-3).
• Czy dostępna jest wersja z przyłączem sprężynowym? Tak, w ramach rodziny SIRIUS 3RT23 styczniki mogą być wyposażone w przyłącza sprężynowe (oznaczenie w symbolu – brak w tym konkretnym wariancie, ale system oferuje taką opcję). W przypadku modelu 3RT2325-2BF40 standardowo montowane są przyłącza śrubowe.
