Stycznik AC-1, 22 A/400 V/40 °C, S00, 4-bieg., AC 110V, 50/60Hz | 3RT2317-2AF00 Siemens

Alternatywny kod produktu: 3RT23172AF00

Opis i Kluczowe Cechy

Stycznik modułowy Siemens SIRIUS 3RT2317-2AF00 przeznaczony do przełączania odbiorników omowych w kategorii AC-1. Oferuje prąd znamionowy 22 A przy 40°C oraz napięcie 400 V AC w konfiguracji 4-biegunowej. Dzięki cewce sterowanej napięciem AC 110 V / 50–60 Hz oraz kompaktowej budowie w rozmiarze S00 zapewnia niezawodne działanie i łatwą integrację z systemem okablowania.

• Prąd AC-1 22 A / 400 V: Bezpieczne przełączanie obciążeń omowych, takich jak grzałki czy piece, bez ryzyka przegrzania styków.

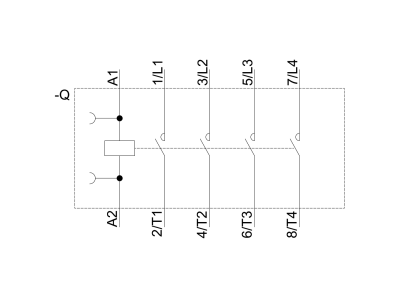

• 4-biegunowa konstrukcja: Umożliwia jednoczesne przełączanie czterech obwodów, co upraszcza instalację i redukuje liczbę elementów w rozdzielnicy.
• Cewka AC 110 V, 50/60 Hz: Kompatybilna z typowymi napięciami sterującymi w instalacjach przemysłowych i budynkowych.
• Wielkość S00: Kompaktowe wymiary oszczędzają miejsce na szynie TH35, a przednie przyłącza ułatwiają szybkie okablowanie.
• Wysoka niezawodność styku: Dzięki sprawdzonej technologii styków przeznaczonych do pracy w kategorii AC-1, zapewniającej długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Stycznik zaprojektowany zgodnie z wymaganiami norm europejskich i amerykańskich (m.in. IEC i UL/CSA). Posiada certyfikat CE, co potwierdza jego bezpieczeństwo i możliwość swobodnego obrotu na terenie Unii Europejskiej.

Zastosowanie

Stycznik SIRIUS 3RT23 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie odbiorników rezystancyjnych w instalacjach przemysłowych i komercyjnych.

• Sterowanie grzałkami, piecami oporowymi i innymi odbiornikami czysto omowymi w kategorii AC-1.
• Jako stycznik główny w rozdzielnicach i szafach sterowniczych do załączania obwodów o znacznej mocy.
• W systemach automatyki budynkowej do przełączania obwodów grzewczych i wentylacyjnych.
• Integracja z systemami sterowania PLC, AS-i lub IO-Link dzięki możliwości montażu łączników pomocniczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przewody należy podłączać z zachowaniem odpowiedniego przekroju, dobranego do prądu znamionowego. Moment dokręcania zacisków zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdź poprawność połączeń i działanie cewki.

FAQ

• Czy stycznik ma podświetlenie? Nie, ten model nie jest wyposażony w podświetlenie. Jest to standardowy stycznik modułowy, a sygnalizacja stanu wymaga zewnętrznych elementów.
• Jaki jest prąd znamionowy w kategorii AC-1? Prąd znamionowy AC-1 wynosi 22 A przy temperaturze otoczenia 40°C, co pozwala na bezpieczne przełączanie obciążeń omowych bez ryzyka przegrzania.
• Jakie napięcie cewki jest wymagane? Cewka jest przystosowana do napięcia AC 110 V / 50–60 Hz. Należy podawać napięcie zgodne z tabliczką znamionową, aby uniknąć uszkodzenia.
