Stycznik AC-1, 18 A/400 V/40 °C, S00, 4-bieg., AC 24V, 50/60Hz | 3RT2316-2AB00 Siemens

Alternatywny kod produktu: 3RT23162AB00

Opis i Kluczowe Cechy

Stycznik AC‑1 Siemens SIRIUS 3RT23 (symbol: 3RT2316‑2AB00) przeznaczony do przełączania odbiorników o charakterze omowym. Urządzenie w wielkości S00 oferuje prąd znamionowy 18 A przy napięciu 400 V i temperaturze otoczenia 40°C, co gwarantuje bezpieczną i stabilną pracę w obwodach rezystancyjnych bez ryzyka przegrzania styków. Posiada cztery bieguny główne oraz cewkę sterowaną napięciem przemiennym AC 24 V (50/60 Hz). Dzięki przyłączu sprężynowemu okablowanie jest szybkie, bezobsługowe i odporne na wibracje. Stycznik stanowi element modułowego systemu SIRIUS, umożliwiającego elastyczne rozszerzanie o łączniki pomocnicze, wyzwalacze i inne akcesoria.

• Prąd znamionowy 18 A (AC‑1, 400 V, 40°C): Umożliwia bezawaryjne przełączanie obciążeń rezystancyjnych o znacznym poborze mocy, takich jak piece grzewcze i nagrzewnice.

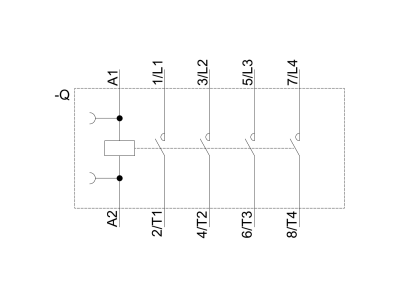

• 4 bieguny główne (4P): Pozwalają na równoczesne sterowanie czterema niezależnymi obwodami, zwiększając funkcjonalność i oszczędzając miejsce w szafie sterowniczej.
• Cewka AC 24 V, 50/60 Hz: Niskie napięcie sterowania zapewnia bezpieczeństwo obsługi oraz łatwą integrację z systemami automatyki i sterownikami PLC.
• Przyłącze sprężynowe (push‑in): Montaż bez użycia narzędzi, odporność na wibracje i brak konieczności dokręcania – skraca czas instalacji i eliminuje ryzyko poluzowania połączeń.
• Wielkość S00 – kompaktowa obudowa: Zajmuje niewiele miejsca na szynie DIN, co ułatwia projektowanie rozdzielnic i szaf sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, a także posiada certyfikat CE. Jest dopuszczony do stosowania na całym świecie, co gwarantuje zgodność z lokalnymi przepisami bezpieczeństwa.

Zastosowanie

Stycznik 3RT2316‑2AB00 dedykowany jest przede wszystkim do łączenia i rozłączania odbiorników omowych, gdzie kluczowe znaczenie ma stabilność styku i odporność na przeciążenia. Sprawdza się w automatyce przemysłowej, budynkowej oraz w układach grzewczych.

• Sterowanie piecami oporowymi, nagrzewnicami i grzałkami w procesach technologicznych.
• Przełączanie obwodów rezystancyjnych w systemach klimatyzacji i wentylacji (np. nagrzewnice kanałowe).
• Współpraca z przekaźnikami, stycznikami nadrzędnymi lub PLC – odbieranie impulsów sterujących AC 24 V.
• Zastosowanie w rozdzielnicach głównych i podrozdzielniach jako element wykonawczy do obciążeń o charakterze rezystancyjnym.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Stycznik przeznaczony jest do montażu na szynie DIN TH35 (zgodnie z dokumentacją producenta). Przekrój przewodów należy dobrać do prądu znamionowego 18 A oraz lokalnych przepisów. Przyłącze sprężynowe nie wymaga dokręcania – wystarczy wsunąć odpowiednio odizolowany przewód. W przypadku stosowania akcesoriów (łączników pomocniczych, wyzwalaczy) należy przestrzegać zaleceń Siemens zawartych w oryginalnej dokumentacji.

FAQ

• Czy stycznik ma podświetlenie / diodę LED sygnalizującą stan załączenia? Nie, stycznik 3RT2316‑2AB00 nie jest wyposażony w podświetlenie. Stan załączenia można sygnalizować za pomocą zewnętrznej lampki lub łącznika pomocniczego.
• Jaki jest stopień ochrony (IP) tego stycznika? Dane producenta nie podają konkretnej wartości IP. Typowo aparatura modułowa montowana w rozdzielnicy posiada stopień ochrony IP20, co zapewnia ochronę przed dotknięciem palcami i ciałami stałymi o średnicy ≥12,5 mm. W razie potrzeby wyższej ochrony należy zastosować dodatkową obudowę.
• Czy stycznik może pracować w trybie ciągłym (bez przerwy)? Tak, w kategorii użytkowej AC‑1 (obciążenia rezystancyjne) stycznik jest przystosowany do pracy ciągłej bez ograniczeń czasowych, pod warunkiem nieprzekraczania prądu znamionowego i temperatury otoczenia 40°C.
