Stycznik AC-1, 18 A/400 V/40 °C, S00, 4-bieg., AC 230V, 50/60Hz | 3RT2316-2AP00 Siemens

Alternatywny kod produktu: 3RT23162AP00

Opis i Kluczowe Cechy

Stycznik SIRIUS 3RT2316-2AP00 firmy Siemens to modułowe urządzenie przeznaczone do przełączania odbiorników omowych (kategoria AC-1). Dzięki prądowi znamionowemu 18 A przy napięciu 400 V i temperaturze otoczenia 40 °C zapewnia bezpieczną i niezawodną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Konstrukcja w rozmiarze S00 gwarantuje kompaktową budowę, a 4 bieguny umożliwiają elastyczne sterowanie wieloma obwodami. Urządzenie sterowane jest napięciem AC 230 V (50/60 Hz).

• Prąd znamionowy AC-1: 18 A: Umożliwia przełączanie odbiorników omowych o dużym poborze mocy, takich jak grzejniki, piece czy oświetlenie, bez przeciążania styków.
• Napięcie znamionowe 400 V: Gwarantuje bezpieczną izolację i działanie w typowych instalacjach trójfazowych i jednofazowych.
• 4 bieguny (4NO): Pozwala na jednoczesne przełączanie czterech niezależnych obwodów, co upraszcza okablowanie i zwiększa funkcjonalność.
• Cewka AC 230 V (50/60 Hz): Bezpośrednio sterowana z typowych obwodów sterowniczych 230 V, bez potrzeby stosowania dodatkowych zasilaczy.
• Kompaktowa budowa S00: Oszczędza miejsce w rozdzielnicy i ułatwia montaż nawet w ciasnych szafach sterowniczych.

Zgodność z Normami

Stycznik SIRIUS 3RT2316-2AP00 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego dopuszczenie do stosowania na całym świecie. Posiada certyfikat CE, gwarantujący zgodność z europejskimi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik przeznaczony jest przede wszystkim do przełączania odbiorników omowych w kategorii AC-1. Sprawdza się w instalacjach przemysłowych i budynkowych, gdzie wymagana jest wysoka niezawodność oraz łatwa integracja z systemami sterowania.

• Sterowanie grzejnikami elektrycznymi, piecami oporowymi i nagrzewnicami.
• Załączanie i wyłączanie oświetlenia (żarowego, halogenowego, LED) w obwodach o charakterze omowym.
• Współpraca z przekaźnikami, stycznikami pomocniczymi oraz sterownikami PLC w rozproszonych systemach automatyki.
• Praca w szafach sterowniczych jako element odgałęzienia odbiornika w systemie SIRIUS.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest bezpieczny. Urządzenie montuje się na szynie TH35 (DIN) – standardowe rozwiązanie dla aparatury modułowej. Przekroje przewodów oraz momenty dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta – niewłaściwe dokręcenie może prowadzić do przegrzania i uszkodzenia styków.

FAQ

• Czy stycznik posiada podświetlenie? Nie, stycznik 3RT2316-2AP00 nie ma wbudowanego podświetlenia. Do sygnalizacji stanu zaleca się stosowanie zewnętrznych łączników pomocniczych lub modułów LED dostępnych w ofercie akcesoriów.
• Jaki jest stopień ochrony IP? W danych katalogowych nie podano konkretnego stopnia ochrony. Standardowo styczniki przeznaczone do montażu w rozdzielnicach charakteryzują się ochroną IP20, co zapewnia bezpieczeństwo przed dotykiem palcem, ale wymaga umieszczenia w obudowie.

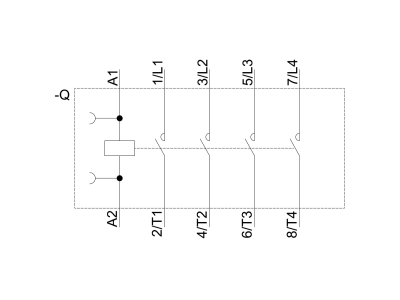

• W jakim trybie pracy znajdują się styki główne? Stycznik posiada 4 bieguny zwierne (normalnie otwarte, NO), co oznacza, że w stanie spoczynku (bez napięcia na cewce) styki są rozwarte. Załączenie napięcia sterującego 230 V AC powoduje zwarcie wszystkich styków.
