Stycznik AC-1, 40 A/400 V/40 °C, S0, 4-bieg., AC 220V/50Hz, 240V/60Hz, 1NO+1NC | 3RT2326-2AP60 Siemens

Alternatywny kod produktu: 3RT23262AP60

Opis i Kluczowe Cechy

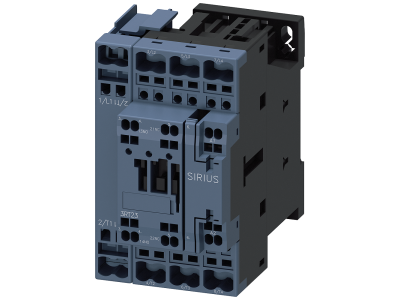

Stycznik AC-1 firmy Siemens z serii SIRIUS (symbol 3RT2326-2AP60) to czterobiegunowe urządzenie przeznaczone do przełączania odbiorników rezystancyjnych o prądzie znamionowym 40 A i napięciu 400 V AC. Wyposażony w wbudowane styki pomocnicze 1NO+1NC oraz cewkę sterowniczą AC 220 V/50 Hz / 240 V/60 Hz. Wielkość konstrukcyjna S0 zapewnia kompaktowe wymiary przy zachowaniu wysokiej mocy łączeniowej.

• Prąd znamionowy AC-1 40 A: bezpieczne przełączanie odbiorników omowych o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 400 V AC: gwarantowana izolacja i niezawodność w typowych instalacjach przemysłowych.
• 4 bieguny główne: jednoczesne załączanie czterech obwodów, co oszczędza miejsce w rozdzielnicy i skraca czas okablowania.
• Wbudowane styki pomocnicze 1NO+1NC: umożliwiają sygnalizację stanu załączania oraz prostą integrację z układami sterowania PLC lub przekaźnikami.
• System SIRIUS firmy Siemens: kompaktowa budowa, wysoka niezawodność styku oraz testowane fabrycznie kombinacje z akcesoriami; dopuszczenia IEC, UL i CSA.

Zgodność z Normami

Stycznik SIRIUS 3RT23 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, posiada certyfikat CE. Dzięki globalnym dopuszczeniom może być stosowany w instalacjach elektrycznych na całym świecie.

Zastosowanie

Stycznik kategorii AC-1 przeznaczony jest do przełączania obciążeń czysto rezystancyjnych. Sprawdza się w układach sterowania nagrzewnicami, piecami oporowymi, oświetleniem żarowym oraz innymi odbiornikami omowymi w przemyśle i automatyce budynkowej.

• Sterowanie nagrzewnicami i piecami oporowymi w procesach technologicznych.
• Załączanie oświetlenia dużej mocy w halach produkcyjnych i obiektach użyteczności publicznej.
• Integracja z systemami sterowania PLC i automatyki budynkowej jako element wykonawczy.
• Budowa rozdzielnic przemysłowych w modułowym systemie SIRIUS z optymalnie dobranymi akcesoriami.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Przekrój przewodów należy dobrać do prądu znamionowego 40 A zgodnie z dokumentacją producenta. Zaleca się stosowanie zalecanego momentu dokręcania zacisków oraz montaż na szynie TH35 lub płycie montażowej – szczegółowe wytyczne znajdują się w karcie katalogowej Siemens.

FAQ

• Czy stycznik ma podświetlenie LED sygnalizujące stan? W dostarczonych danych tego modelu nie przewidziano podświetlenia; stan pracy można monitorować poprzez wbudowane styki pomocnicze 1NO+1NC.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego IP dla tego modelu; standardowo aparatura modułowa montowana w rozdzielnicy osiąga IP20. Dokładne dane należy sprawdzić w dokumentacji technicznej produktu.
• W jakim trybie pracy mogą pracować styki główne? Stycznik kategorii AC-1 przeznaczony jest do pracy ciągłej przy obciążeniu rezystancyjnym. Nie jest zalecany do przełączania silników ani obciążeń indukcyjnych bez odpowiednich zabezpieczeń.
