Stycznik AC-1, 40 A/400 V/40 °C, S0, 4-bieg., AC 110V/50Hz, 120V/60Hz, 1NO+1NC | 3RT2326-2AK60 Siemens

Alternatywny kod produktu: 3RT23262AK60

Opis i Kluczowe Cechy

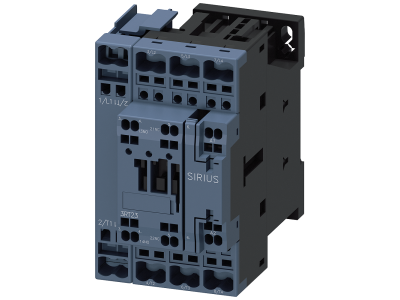

Stycznik Siemens SIRIUS 3RT2326-2AK60 to 4-biegunowe urządzenie kategorii AC-1 przystosowane do przełączania odbiorników omowych. Prąd znamionowy 40 A przy 400 V i temperaturze 40°C gwarantuje niezawodną pracę w obwodach rezystancyjnych o znacznym obciążeniu, bez ryzyka przegrzania styków. Cewka przystosowana do napięcia AC 110 V (50 Hz) / 120 V (60 Hz) umożliwia sterowanie bezpośrednio z typowych obwodów sterowniczych. Wbudowane styki pomocnicze 1NO+1NC rozszerzają funkcjonalność bez konieczności stosowania dodatkowych modułów.

• Prąd znamionowy AC-1: 40 A (przy 40°C): Bezpieczne przełączanie obciążeń rezystancyjnych, takich jak grzałki elektryczne, piece oporowe czy układy grzewcze, z dużym zapasem mocy.
• 4 bieguny (cztery zestawy styków głównych): Możliwość sterowania odbiornikami trójfazowymi z jednoczesnym przełączaniem przewodu neutralnego, idealne do aplikacji wymagających pełnej separacji obwodów.
• Wbudowane styki pomocnicze 1NO+1NC: Umożliwiają sygnalizację stanu pracy, realizację blokad logicznych lub przekazanie informacji zwrotnej do sterownika bez dodatkowych akcesoriów.
• Kompaktowa obudowa w rozmiarze S0: Oszczędność miejsca w rozdzielnicy, a jednocześnie wysoka niezawodność styku i odporność na warunki klimatyczne.
• Napięcie cewki AC 110 V (50 Hz) / 120 V (60 Hz): Zgodność z wieloma standardowymi napięciami sterowniczymi – prostsza integracja w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Stycznik 3RT2326-2AK60 spełnia wymagania międzynarodowych norm IEC i EN oraz posiada certyfikację UL/CSA, co potwierdza jego dopuszczenie na rynkach na całym świecie. Urządzenie oznaczone jest znakiem CE i przeznaczone do stosowania w instalacjach zgodnych z dyrektywami Unii Europejskiej.

Zastosowanie

Dzięki kategorii AC-1 i wytrzymałości prądowej 40 A stycznik jest optymalnym wyborem do przełączania obciążeń czysto omowych oraz tam, gdzie wymagana jest praca ciągła z dużym obciążeniem. Znajduje zastosowanie w:

• Sterowaniu rezystancyjnymi układami grzewczymi (grzałki, piece, bojlery) w przemyśle i budynkach komercyjnych.
• Zabezpieczaniu i przełączaniu linii oświetleniowych o charakterze obciążenia omowego (np. żarówki, lampy halogenowe, LED z rezystancyjnym układem sterowania).
• Automatyce szaf sterowniczych i rozdzielnic – jako element wykonawczy w obwodach zasilania urządzeń biurowych, magazynowych lub produkcyjnych.
• Realizacji prostych układów sygnalizacji i blokad (dzięki wbudowanym stykom 1NO+1NC) – w systemach wentylacji, klimatyzacji bądź transportu.

Wskazówki Montażowe

Montaż stycznika może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, obowiązuje bezwzględne odłączenie napięcia przed przystąpieniem do prac. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową dla co najmniej 40 A, a moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność podłączenia cewki (zaciski A1/A2) oraz kierunek działania styków pomocniczych.

FAQ

• Czy stycznik nadaje się do przełączania silników asynchronicznych? Nie. Kategoria AC-1 przeznaczona jest tylko do odbiorników omowych (rezystancyjnych). Do silników należy stosować styczniki kategorii AC-3 (np. z serii SIRIUS 3RT2 w odpowiednim wykonaniu).
• Jakie jest napięcie cewki w tym modelu? Cewka jest przystosowana do napięcia AC 110 V przy częstotliwości 50 Hz oraz AC 120 V przy 60 Hz. Do sterowania należy użyć tego napięcia – nie wolno podłączać bezpośrednio DC.
• Czy stycznik ma podświetlenie lub LED sygnalizujący stan? Model 3RT2326-2AK60 nie posiada wbudowanego podświetlenia. Stan załączenia można monitorować poprzez styki pomocnicze 1NO+1NC podłączone do lampki sygnalizacyjnej lub wejścia sterownika.
