Stycznik AC-1, 35 A/400 V/40 °C, S0, 4-bieg., AC 220V/50Hz, 240V/60Hz, 1NO+1NC | 3RT2325-2AP60 Siemens

Alternatywny kod produktu: 3RT23252AP60

Opis i Kluczowe Cechy

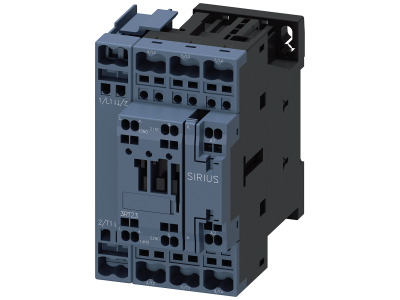

Stycznik Siemens SIRIUS 3RT2325-2AP60 to czterobiegunowe urządzenie przeznaczone do przełączania odbiorników omowych w kategorii AC-1. Prąd znamionowy 35 A przy napięciu 400 V oraz temperatura otoczenia do 40 °C zapewniają bezpieczną pracę w obwodach o znacznym obciążeniu rezystancyjnym. Kompaktowa obudowa w wielkości S0 ułatwia montaż w rozdzielnicach. Wbudowany styk pomocniczy 1NO+1NC umożliwia prostą sygnalizację stanu lub sterowanie bez konieczności stosowania dodatkowych modułów.

• Prąd znamionowy AC-1 35 A: pozwala na bezpieczne przełączanie odbiorników rezystancyjnych o dużym poborze mocy, minimalizując ryzyko przegrzania styków.
• Napięcie 400 V AC: przystosowany do pracy w instalacjach trójfazowych, zapewnia wysoką wytrzymałość dielektryczną.
• 4 bieguny główne: umożliwiają kompleksowe sterowanie obwodem trójfazowym wraz z przewodem neutralnym w jednym urządzeniu.
• Styk pomocniczy 1NO+1NC: wbudowany, oszczędza miejsce w szafie i redukuje liczbę dodatkowych łączników potrzebnych do sygnalizacji lub logiki sterowania.
• Cewka AC 220–240 V 50/60 Hz: uniwersalne napięcie sterujące, dopasowane do standardowych sieci niskiego napięcia w Europie i innych regionach.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami międzynarodowych norm (IEC, UL/CSA) oraz posiada oznaczenie CE. Dzięki globalnym certyfikatom może być stosowany w instalacjach zarówno w Europie, jak i w Ameryce Północnej.

Zastosowanie

Stycznik 3RT2325-2AP60 przeznaczony jest przede wszystkim do łączenia i wyłączania obwodów o charakterze rezystancyjnym. Sprawdza się w aplikacjach wymagających niezawodnego przełączania prądów roboczych bez przeciążeń zwarciowych.

• Sterowanie piecami grzejnymi, grzałkami i nagrzewnicami elektrycznymi w urządzeniach przemysłowych oraz systemach HVAC.
• Załączanie i wyłączanie oświetlenia żarowego oraz halogenowego w obiektach komercyjnych (w ramach dopuszczalnych kategorii AC-1).
• Praca jako stycznik główny w układach dystrybucji energii z obciążeniami rezystancyjnymi, np. w szafach sterowniczych.
• Współpraca z przekaźnikami termicznymi lub modułami nadzoru w celu ochrony obwodów grzewczych.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do mocowania na szynie DIN TH35 (NS35). Należy stosować moment dokręcania śrub podany w dokumentacji producenta oraz dobrać przekrój przewodów do prądu znamionowego 35 A. Podczas prac instalacyjnych należy zapewnić odpowiednią wentylację – zachować odstępy montażowe zalecane dla styczników SIRIUS S0.

FAQ

• Czy stycznik ma wbudowane podświetlenie / sygnalizację LED? Nie. Stycznik nie posiada własnego źródła światła. Sygnalizację stanu można zrealizować za pomocą zewnętrznej lampki podłączonej do wbudowanego styku pomocniczego 1NO+1NC.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnej wartości IP. W typowej pracy w zamkniętej rozdzielnicy aparatura SIRIUS S0 jest uznawana za IP20 (ochrona przed dotykiem palcem). W przypadku montażu w środowisku wilgotnym lub zapylonym należy zastosować dodatkowe osłony.
• Do jakiego rodzaju obciążeń jest przeznaczony ten stycznik? Praca w kategorii AC-1 według normy IEC 60947-4-1 (obciążenia rezystancyjne, piece grzejne, żarówki). Nie zaleca się stosowania do silników indukcyjnych (AC-3) bez dodatkowej korekcji wymiarowania.
