Stycznik AC-1, 35 A/400 V/40 °C, S0, 4-bieg., AC 220V/50Hz, 240V/60Hz, 1NO+1NC | 3RT2325-1AP60 Siemens

Alternatywny kod produktu: 3RT23251AP60

Opis i Kluczowe Cechy

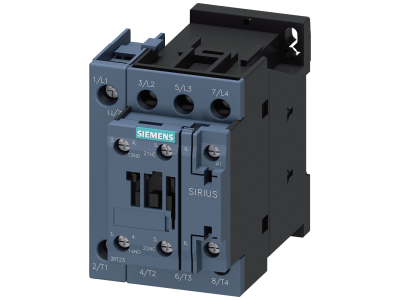

Stycznik modułowy Siemens SIRIUS 3RT2325-1AP60 to czterobiegunowe urządzenie kategorii AC-1, przeznaczone do przełączania obciążeń omowych. Prąd znamionowy 35 A przy napięciu 400 V i temperaturze otoczenia 40°C pozwala na bezpieczne sterowanie odbiornikami rezystancyjnymi o znacznym poborze mocy bez ryzyka przegrzania styków. Kompaktowa budowa w wielkości S0 oraz wbudowany łącznik pomocniczy 1NO+1NC ułatwiają integrację w rozdzielnicach i układach automatyki.

• Kategoria użytkowania AC-1, prąd 35 A / 400 V / 40°C: gwarantuje niezawodne przełączanie obciążeń omowych (grzałki, piece rezystancyjne, rezystory) przy dużych prądach roboczych, bez przeciążenia styków.
• 4 bieguny główne: umożliwiają jednoczesne przełączanie czterech obwodów jednoważnych lub trójfazowych (z jednym biegunem jako zapasowym lub do sygnalizacji), co zwiększa elastyczność instalacji.
• Wbudowany łącznik pomocniczy 1NO+1NC: zapewnia sygnalizację stanu załączenia oraz możliwość realizacji układów blokad i sekwencji sterowania bez konieczności stosowania dodatkowych modułów.
• Napięcie cewki sterującej AC 220 V / 50 Hz, 240 V / 60 Hz: kompatybilne z typowymi obwodami sterowania w instalacjach przemysłowych i budynkowych, ułatwia bezpośrednie podłączenie do sieci.
• Wielkość S0, kompaktowa budowa: oszczędza miejsce w rozdzielnicy, a modularna konstrukcja systemu SIRIUS umożliwia łatwe łączenie z akcesoriami (łączniki pomocnicze, wyzwalacze) oraz integrację z PLC.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego dopuszczenie do stosowania w instalacjach na całym świecie. Produkt posiada oznaczenie CE i jest przystosowany do pracy w warunkach klimatycznych zgodnych z deklaracją producenta.

Zastosowanie

Stycznik 3RT2325-1AP60 został zaprojektowany do przełączania odbiorników omowych w układach sterowania i automatyki. Dzięki czterem biegunom głównym i wbudowanym stykom pomocniczym znajduje zastosowanie w następujących scenariuszach:

• Sterowanie grzałkami elektrycznymi, piecami rezystancyjnymi i rezystorami w instalacjach przemysłowych (kategoria AC-1).
• Rozłączanie obwodów trójfazowych w rozdzielnicach głównych i podrozdzielniach, z możliwością wykorzystania czwartego bieguna do sygnalizacji stanu.
• Współpraca z modułowymi systemami automatyki (PLC, sterowniki swobodnie programowalne) za pośrednictwem styków pomocniczych 1NO+1NC.
• Budowa układów blokad, sekwencji lub przełączania źródeł zasilania (np. grzałki piece przemysłowe) w szafach sterowniczych.

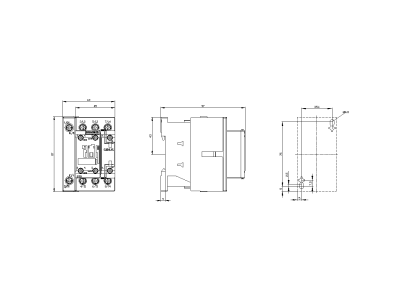

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach elektrycznych. Należy stosować moment dokręcania zacisków zgodny z dokumentacją techniczną producenta (zalecany 0,8–1,2 Nm dla przyłączy śrubowych). Przekrój przewodów należy dobrać do prądu znamionowego obwodu (dla 35 A zalecany co najmniej 6 mm² Cu). Stycznik nie wymaga dodatkowej wentylacji – montować w pozycji pionowej, z zachowaniem minimalnych odstępów od innych urządzeń (zalecane 5 mm z każdej strony).

FAQ

• Jakie napięcie sterujące ma stycznik 3RT2325-1AP60? Napięcie cewki wynosi AC 220 V przy 50 Hz oraz AC 240 V przy 60 Hz. Urządzenie jest przeznaczone wyłącznie do zasilania napięciem przemiennym.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, wyposażony jest w zestaw styków pomocniczych 1NO (normalnie otwarty) + 1NC (normalnie zamknięty), które umożliwiają sygnalizację stanu załączenia oraz realizację układów blokad.
• Jakie jest przeznaczenie kategorii AC-1 w tym styczniku? Kategoria AC-1 oznacza zastosowanie do obciążeń omowych (rezystywnych). Stycznik jest optymalnie przystosowany do przełączania grzałek, pieców rezystancyjnych i podobnych odbiorników o współczynniku mocy cosφ ≥ 0,95. Nie jest zalecany do silników ani obciążeń indukcyjnych (wymagana byłaby kategoria AC-3 lub AC-4).
