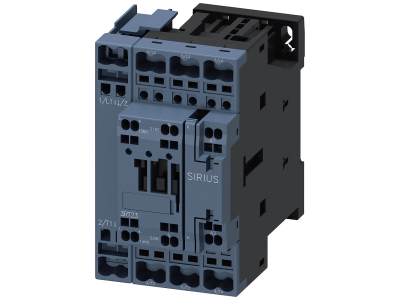

Stycznik AC-1, 35 A/400 V/40 °C, S0, 4-bieg., AC 110V/50Hz, 120V/60Hz, 1NO+1NC | 3RT2325-2AK60 Siemens

Alternatywny kod produktu: 3RT23252AK60

Opis i Kluczowe Cechy

Stycznik SIRIUS 3RT2325-2AK60 firmy Siemens to czterobiegunowy stycznik kategorii AC-1 o prądzie znamionowym 35 A przy 400 V i temperaturze otoczenia 40°C. Przeznaczony do łączenia obciążeń omowych, zapewnia bezpieczną i niezawodną pracę w instalacjach przemysłowych i budynkowych. Dzięki kompaktowej budowie i wysokiej mocy przełączania stanowi kluczowy element modułowego systemu SIRIUS.

• Prąd znamionowy AC-1 35 A / napięcie 400 V: Umożliwia bezpieczne przełączanie obwodów rezystancyjnych o znacznym obciążeniu bez ryzyka przegrzania styków.
• 4 bieguny (4-bieg.): Umożliwia przełączanie czterech niezależnych obwodów jednocześnie, co zwiększa elastyczność instalacji i redukuje liczbę potrzebnych urządzeń.
• Cewka sterująca AC 110 V/50 Hz, 120 V/60 Hz: Szeroki zakres napięć sterujących ułatwia dopasowanie do istniejących układów sterowania w różnych regionach.
• Styki pomocnicze 1NO+1NC: Wbudowane łączniki pomocnicze upraszczają okablowanie układów sygnalizacji i logiki sterowania, redukując liczbę dodatkowych elementów.
• Wielkość S0 – kompaktowa budowa: Niewielkie wymiary przy zachowaniu wysokiej mocy przełączania oszczędzają miejsce w rozdzielnicy i ułatwiają montaż.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm bezpieczeństwa i jakości stosowanych w elektrotechnice. Posiada certyfikat CE oraz dopuszczenia IEC i UL/CSA (na podstawie danych producenta). Dzięki temu może być stosowany w instalacjach na całym świecie.

Zastosowanie

Stycznik 3RT2325-2AK60 został zaprojektowany do pracy w obwodach z obciążeniami rezystancyjnymi (AC-1). Sprawdza się w aplikacjach, gdzie wymagane jest wielobiegunowe przełączanie bez dużych prądów rozruchowych.

• Sterowanie odbiornikami grzewczymi (piece, grzałki, podgrzewacze) w instalacjach przemysłowych i budynkowych.
• Przełączanie obwodów oświetlenia żarowego lub rezystancyjnego w automatyce budynkowej.
• Praca jako element rozdzielnic zasilania w układach sterowania i zabezpieczeń maszyn.
• Integracja z systemem SIRIUS – łatwe łączenie z łącznikami pomocniczymi, wyzwalaczami i modułami komunikacyjnymi (równoległe, AS-I, IO-Link) dla zaawansowanych funkcji sterowania.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie przeznaczone jest do montażu na szynie DIN (TH35) zgodnie z dokumentacją producenta. Dokręcaj wszystkie śruby z momentem obrotowym podanym w instrukcji. Przekrój przewodów dobieraj do prądu znamionowego (35 A) oraz warunków środowiskowych instalacji.

FAQ

• Czy stycznik nadaje się do przełączania silników? Nie – to urządzenie kategorii AC-1, przeznaczone wyłącznie do obciążeń rezystancyjnych (omowych). Do silników stosuj styczniki kategorii AC-3 lub AC-4.
• Jaki stopień ochrony ma ten stycznik? Producent nie podaje konkretnego stopnia IP. Standardowo aparatura tego typu w rozdzielnicach ma stopień ochrony IP20 (ochrona przed dotykiem). Dokładne dane znajdziesz w karcie katalogowej.
• Czy stycznik ma wbudowane podświetlenie? Nie. Styki pomocnicze 1NO+1NC są mechaniczne, bez elementów świecących. W razie potrzeby sygnalizacji stanu można zastosować zewnętrzne lampki lub moduły.
