Stycznik AC-1, 18 A/400 V/40 °C, S00, 4-bieg., AC 110V/50Hz, 120V/60Hz | 3RT2316-1AK60 Siemens

Alternatywny kod produktu: 3RT23161AK60

Opis i Kluczowe Cechy

Stycznik Siemens 3RT2316-1AK60 z serii SIRIUS 3RT23 to 4-biegunowe urządzenie kategorii AC-1 o prądzie znamionowym 18 A przy napięciu 400 V. Przeznaczony do przełączania odbiorników omowych, oferuje wysoką moc łączeniową w kompaktowej obudowie wielkości S00. Napięcie cewki AC 110 V/50 Hz lub 120 V/60 Hz zapewnia łatwą integrację z typowymi układami sterowania.

• Prąd znamionowy AC-1 18 A przy 400 V: bezpieczne przełączanie obciążeń omowych o znacznym prądzie, idealne do grzejników, pieców rezystancyjnych i nagrzewnic.

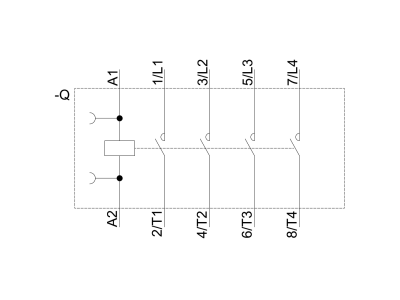

• 4 bieguny (4-bieg.): jednoczesne załączanie czterech niezależnych obwodów, co upraszcza konstrukcję instalacji i redukuje liczbę komponentów.
• Napięcie cewki AC 110 V/50 Hz, 120 V/60 Hz: kompatybilność z popularnymi napięciami sterowania, umożliwiająca bezpośrednie podłączenie do sieci 110 V lub 120 V AC.
• Kompaktowa budowa w rozmiarze S00: oszczędność miejsca w szafie sterowniczej przy zachowaniu wysokiej mocy łączeniowej i niezawodności styku.
• Wysoka niezawodność styku i odporność na warunki klimatyczne: pewne łączenie przez cały okres eksploatacji, minimalizacja przestojów nawet w trudnych warunkach środowiskowych.

Zgodność z Normami

Stycznik 3RT2316-1AK60 jest dopuszczony zgodnie z międzynarodowymi normami IEC oraz UL/CSA. Posiada certyfikację CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących w Europie i Ameryce Północnej.

Zastosowanie

Stycznik Siemens 3RT2316-1AK60 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne łączenie i rozłączanie odbiorników o charakterze omowym w obwodach prądu przemiennego. Dzięki czterem biegunom sprawdza się zarówno w prostych, jak i rozbudowanych układach automatyki.

• Sterowanie grzejnikami, piecami rezystancyjnymi i nagrzewnicami w instalacjach przemysłowych i komercyjnych.
• Przełączanie obwodów oświetleniowych o charakterze rezystancyjnym (żarówki, lampy halogenowe).
• Zasilanie urządzeń grzewczych w systemach HVAC.
• Budowa modułowych rozdzielnic i szaf sterowniczych w ramach systemu SIRIUS z optymalnie dopasowanymi akcesoriami.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Zachowaj moment dokręcania zacisków zgodnie z dokumentacją producenta. Przekrój przewodów dobieraj do prądu znamionowego obwodu.

FAQ

• Czy stycznik ma wbudowany wskaźnik LED? Nie, w specyfikacji nie przewidziano podświetlenia ani wskaźnika stanu. Stan styków można sprawdzić za pomocą zewnętrznych łączników pomocniczych.
• Jakie napięcie cewki jest wymagane? Cewka zaprojektowana na napięcie przemienne AC 110 V/50 Hz lub 120 V/60 Hz. Nie nadaje się do zasilania napięciem stałym DC.
• Czy stycznik nadaje się do przełączania obciążeń indukcyjnych? Stycznik jest sklasyfikowany w kategorii AC-1 dla odbiorników omowych. Do obciążeń indukcyjnych (AC-3, AC-4) należy stosować odpowiednie styczniki z serii SIRIUS.
