Stycznik AC-1, 140 A/400 V/40 °C, S3, 4-bieg., AC/DC 20-33V, 1NO+1NC | 3RT2346-1NB30 Siemens

Alternatywny kod produktu: 3RT23461NB30

Opis i Kluczowe Cechy

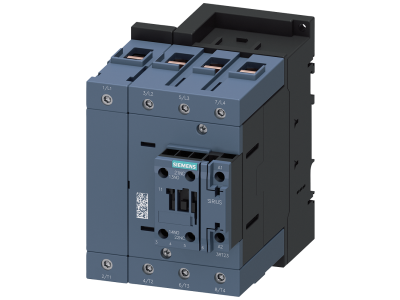

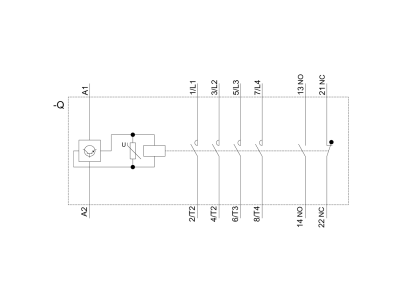

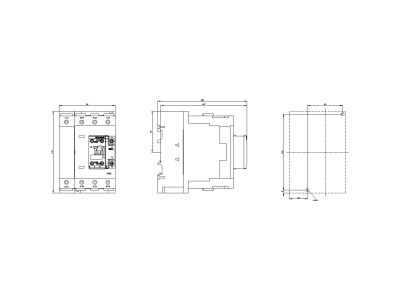

Stycznik AC-1 sygnowany marką Siemens, model 3RT2346-1NB30, należy do serii SIRIUS 3RT23. Przeznaczony do przełączania odbiorników omowych w kategorii AC-1. Oferuje prąd znamionowy 140 A przy napięciu 400 V (temperatura otoczenia 40 °C), co pozwala bezpiecznie sterować obciążeniami rezystancyjnymi o dużej mocy bez ryzyka przegrzania styków. Czterobiegunowa konstrukcja (4 bieguny główne) zapewnia pełną separację faz w obwodzie trójfazowym. Cewka sterująca AC/DC 20–33 V umożliwia uniwersalne zasilanie z różnych systemów automatyki. Zintegrowany warystor tłumi przepięcia łączeniowe. Wyposażony w styki pomocnicze 1NO+1NC. Przyłącze śrubowe – wielkość S3.

• Prąd znamionowy AC-1: 140 A / Napięcie 400 V: Możliwość bezpiecznego przełączania odbiorników omowych o znacznym obciążeniu, np. grzałek, pieców oporowych, bez ryzyka przegrzania styków.
• Cewka AC/DC 20–33 V (50/60 Hz): Szeroki zakres napięcia sterującego ułatwia integrację z różnymi systemami sterowania – zarówno AC, jak i DC, bez konieczności stosowania dodatkowych konwerterów.
• 4 bieguny główne (4NO): Kompletna separacja wszystkich faz w obwodzie trójfazowym w jednym urządzeniu, redukuje ilość potrzebnej aparatury i upraszcza okablowanie.
• Zintegrowany warystor: Tłumi przepięcia łączeniowe, chroniąc cewkę i układy sterujące, wydłuża żywotność stycznika.
• Styki pomocnicze 1NO+1NC: Umożliwiają realizację sygnalizacji stanu załączenia, blokad czy pętli sprzężenia zwrotnego bez potrzeby montażu dodatkowych modułów.

Zgodność z Normami

Stycznik 3RT2346-1NB30 posiada certyfikat CE i jest dopuszczony na całym świecie – spełnia wymagania norm IEC oraz UL/CSA. Odporny na wpływy klimatyczne, przeznaczony do pracy w standardowych warunkach przemysłowych.

Zastosowanie

Stycznik przeznaczony do kategorii AC-1 – idealny do obwodów z odbiornikami omowymi. Sprawdza się w instalacjach przemysłowych i budynkowych, gdzie wymagana jest niezawodna praca przy wysokich prądach.

• Sterowanie i przełączanie grzałek, pieców rezystancyjnych, promienników podczerwieni.
• Załączanie i odłączanie baterii kondensatorów do kompensacji mocy biernej (przy odpowiednim doborze).
• W rozdzielnicach głównych i pomocniczych jako element wykonawczy w systemach automatyki budynkowej (BMS).
• Jako część układów impulsowych do styczników większej mocy lub jako stycznik liniowy w instalacjach oświetleniowych (np. oświetlenie hal produkcyjnych).

Wskazówki Montażowe

Montaż i podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) lub za pomocą wkrętów na płycie montażowej. Przyłącza śrubowe – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia i obowiązujących przepisów. Przed pierwszym uruchomieniem sprawdzić napięcie cewki oraz poprawność połączeń.

FAQ

• Czy stycznik ma wbudowane podświetlenie lub LED sygnalizujący stan? Nie, stycznik nie posiada wbudowanego podświetlenia. Stan załączenia można monitorować za pomocą styków pomocniczych (1NO+1NC) lub montując optyczne moduły sygnalizacyjne dostępne w systemie SIRIUS.
• Jaki jest stopień ochrony stycznika? Dla aparatury modułowej montowanej w rozdzielnicach standardowo przyjmuje się IP20. Producent nie podaje wyższego stopnia – urządzenie jest przeznaczone do instalacji wewnątrz szaf sterowniczych.
• Czy stycznik nadaje się do przełączania silników? Stycznik jest skategoryzowany dla AC-1 (odbiorniki omowe). Do przełączania silników (kategoria AC-3) zalecane są styczniki o odpowiedniej charakterystyce. W razie potrzeby prosimy o kontakt – dobierzemy właściwy model.
