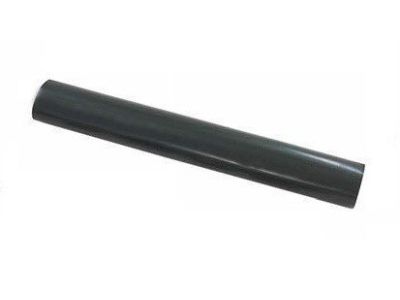

Mufa termokurczliwa przelotowa 4-żyłowa SMH4-PL-3 70-120mm2 | 247462 Cellpack

Opis i Kluczowe Cechy

Mufa termokurczliwa przelotowa Cellpack typu SMH4-PL-3 to profesjonalne rozwiązanie przeznaczone do trwałego i bezpiecznego łączenia 4-żyłowych kabli oraz przewodów niskiego napięcia. Produkt został zaprojektowany z myślą o kablach nieopancerzonych o izolacji i powłoce wykonanej z tworzyw sztucznych, takich jak PVC, PE czy XLPE. Szeroki zakres przekroju znamionowego, wynoszący od 70 mm² do 120 mm², pozwala na elastyczne dopasowanie do różnych systemów elektroenergetycznych, zapewniając stabilne przesyłanie energii przy zachowaniu wysokich parametrów izolacyjnych.

Kluczową cechą mufy SMH4 PL-3 (70-120)/900 (ZRM-3) o długości 700 mm jest zastosowanie wysokiej jakości rur termokurczliwych z klejem termotopliwym. Klej ten, aktywowany podczas procesu obkurczania, tworzy barierę przeciwwilgociową, która skutecznie chroni miejsce styku przed korozją oraz penetracją wody. Dzięki temu połączenie charakteryzuje się wysoką wytrzymałością dielektryczną oraz odpornością na promieniowanie UV i zmienne warunki glebowe.

Zgodność z Normami

Produkt marki Cellpack spełnia rygorystyczne wymagania techniczne stawiane osprzętowi kablowemu niskiego napięcia. Konstrukcja mufy jest zgodna z europejskimi standardami bezpieczeństwa, co gwarantuje długowieczność instalacji. Materiały użyte do produkcji są wolne od halogenów, co jest istotne w kontekście bezpieczeństwa pożarowego. Mufa zapewnia stopień ochrony i parametry izolacyjne odpowiadające oryginalnej powłoce kabla, co potwierdzają liczne certyfikaty jakościowe producenta.

Zastosowanie

Mufa SMH4-PL-3 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest dedykowana do:

• Łączenia kabli energetycznych typu YKY, YAKY, YKXS oraz YAKXS w ziemi, kanałach kablowych oraz na wolnym powietrzu.
• Naprawy uszkodzonych odcinków linii zasilających w przemyśle i budownictwie mieszkaniowym.
• Wykonywania połączeń przelotowych w sieciach niskiego napięcia o napięciu znamionowym do 0,6/1 kV.
• Zastosowań wnętrzowych i zewnętrznych, gdzie wymagana jest wysoka odporność mechaniczna i chemiczna.

Wskazówki Montażowe

Prawidłowy montaż mufy termokurczliwej jest kluczowy dla zachowania ciągłości zasilania. Należy przestrzegać następujących kroków:

• Przygotowanie kabla: Należy zdjąć powłokę zewnętrzną i izolację żył zgodnie z wymiarami podanymi w instrukcji montażu (L=700mm).
• Oczyszczenie i odtłuszczenie: Powierzchnie izolacji muszą być wolne od zanieczyszczeń, aby klej termotopliwy mógł stworzyć szczelną spoinę.
• Obkurczanie: Proces należy rozpocząć od środka mufy w kierunku jej końców, używając palnika gazowego z miękkim, żółtym płomieniem.
• Chłodzenie: Po zakończeniu obkurczania mufa nie powinna być poddawana naprężeniom mechanicznym do czasu całkowitego wystygnięcia.
• Dobór złączek: Należy pamiętać o zastosowaniu odpowiednich złączek prasowanych lub śrubowych (brak w zestawie), dopasowanych do przekroju 70-120 mm².

FAQ

• Czy mufa może być układana bezpośrednio w ziemi? Tak, mufy termokurczliwe Cellpack są w pełni przystosowane do bezpośredniego zakopania w gruncie dzięki doskonałej odporności na wilgoć i kwasy glebowe.
• Jaki zakres przekrojów obsługuje ten model? Model SMH4-PL-3 jest przeznaczony dla kabli 4-żyłowych o przekroju od 70 mm² do 120 mm².
• Czy zestaw zawiera złączki kablowe? Standardowy zestaw SMH4-PL-3 skupia się na elementach izolacyjnych i uszczelniających; złączki należy dobrać oddzielnie w zależności od technologii łączenia (prasowane lub śrubowe).
• Jaka jest długość całkowita mufy? Długość mufy wynosi 700 mm, co pozwala na swobodne rozmieszczenie złączek i zachowanie odpowiednich odstępów izolacyjnych.
