Softstart SIRIUS łagodny rozruch S3, 80A, 55kW/500V, 40 stopni, AC400-600V, AC/DC24V | 3RW4046-1TB05 Siemens

Alternatywny kod produktu: 3RW40461TB05

Opis i Kluczowe Cechy

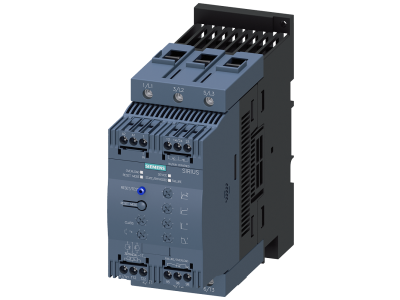

Softstart SIRIUS 3RW4046-1TB05 firmy Siemens to łagodny rozrusznik do silników asynchronicznych trójfazowych, przystosowany do prądu znamionowego 80 A i mocy 55 kW przy napięciu 500 V (przy 40°C). Urządzenie pracuje w sieci zasilającej AC 400–600 V, a napięcie sterowania wynosi AC/DC 24 V. Trwała i kompaktowa konstrukcja z wbudowanym bypassem ogranicza nagrzewanie w szafie sterowniczej i upraszcza okablowanie.

• Prąd znamionowy 80 A: Umożliwia bezpieczne sterowanie silnikami o dużym poborze prądu, zapewniając stabilną pracę bez przeciążeń styków.
• Moc 55 kW przy 500 V (40°C): Odpowiedni do średniej wielkości napędów przemysłowych, gwarantujący optymalny rozruch i zatrzymanie.
• Napięcie zasilania AC 400–600 V: Szeroki zakres napięć sieciowych pozwala na elastyczne zastosowanie w różnych instalacjach bez konieczności stosowania dodatkowych transformatorów.
• Napięcie sterowania AC/DC 24 V: Niskie napięcie sterowania zwiększa bezpieczeństwo personelu i ułatwia integrację z układami automatyki.
• Zintegrowany bypass: Zmniejsza wydzielanie ciepła w szafie sterowniczej podczas pracy ciągłej, co podnosi niezawodność i pozwala na bardziej zagęszczony montaż.

Zgodność z Normami

Softstart SIRIUS 3RW4046-1TB05 posiada dopuszczenia międzynarodowe IEC oraz UL/CSA, a także certyfikację ATEX i IECEx do zastosowań w strefach zagrożonych wybuchem. Urządzenie spełnia wymogi dyrektyw europejskich i oznaczone jest znakiem CE. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Łagodny rozrusznik serii SIRIUS 3RW40 przeznaczony jest do płynnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych. Sprawdza się w aplikacjach, gdzie kluczowa jest redukcja prądów rozruchowych, ochrona mechaniczna napędu oraz oszczędność miejsca w szafie sterowniczej.

• Sterowanie pracą pomp, wentylatorów i sprężarek – eliminacja uderzeń hydraulicznych i zmniejszenie obciążeń wału.
• Rozruch przenośników taśmowych i podajników – łagodne przyspieszanie chroni materiał i elementy napędu.
• Zastosowania w automatyce budynkowej (klimatyzacja, centrale wentylacyjne) – cicha i bezobsługowa praca.
• Instalacje wymagające zgodności ATEX/IECEx – bezpieczna eksploatacja w strefach zagrożonych wybuchem.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie DIN TH35. Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową (80 A) i lokalnymi przepisami. Moment dokręcania zacisków oraz szczegółowe dane dotyczące okablowania podano w dokumentacji producenta. Przed pierwszym uruchomieniem należy sprawdzić poprawność połączeń i ustawić parametry rozruchu zgodnie z charakterystyką silnika.

FAQ

• Jakie jest napięcie sterowania tego softstartu? Napięcie sterowania to AC/DC 24 V, co pozwala na bezpośrednie podłączenie do typowych układów automatyki i sterowników PLC.
• Czy softstart posiada zintegrowany bypass? Tak, model 3RW4046-1TB05 ma wbudowany bypass, który przejmuje przewodzenie prądu po rozruchu, redukując straty ciepła i umożliwiając bardziej kompaktowy montaż szafy sterowniczej.
• Jaka jest maksymalna temperatura otoczenia podczas pracy? Urządzenie jest przeznaczone do pracy w temperaturze otoczenia do 40°C (przy pełnym obciążeniu 55 kW / 500 V). W wyższych temperaturach należy uwzględnić derating zgodnie z dokumentacją.
