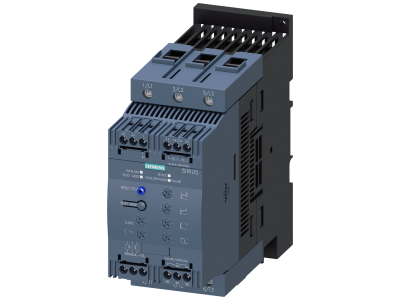

Softstart SIRIUS łagodny rozruch S3, 106A, 75kW/500V, 40 stopni, AC400-600V, AC/DC24V | 3RW4047-1BB05 Siemens

Alternatywny kod produktu: 3RW40471BB05

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4047-1BB05 firmy Siemens przeznaczony jest do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych w zastosowaniach standardowych. Urządzenie o prądzie znamionowym 106 A i mocy 75 kW przy napięciu 500 V pracuje w sieci zasilającej AC 400–600 V oraz wyposażone jest w napięcie sterownicze AC/DC 24 V. Zintegrowany bypass minimalizuje wydzielanie ciepła w szafie sterowniczej, a inteligentne funkcje monitorowania chronią zarówno softstart, jak i silnik przed przeciążeniem.

• Prąd znamionowy 106 A / moc 75 kW (500 V): Umożliwia bezpieczną pracę z silnikami o znacznym obciążeniu, zapewniając płynny rozruch bez przeciążeń instalacji.
• Napięcie sieci AC 400–600 V: Szeroki zakres napięć zasilania pozwala na elastyczne dopasowanie do powszechnie stosowanych sieci przemysłowych.
• Napięcie sterownicze AC/DC 24 V: Niskonapięciowe sterowanie ułatwia integrację z systemami automatyki i PLC, zwiększając bezpieczeństwo personelu.
• Zintegrowany bypass: Redukuje straty ciepła i zapewnia zwartą konstrukcję, co oszczędza miejsce w rozdzielnicy oraz obniża koszty okablowania.
• Funkcja ograniczenia prądu rozruchu i zdalny reset: Pozwala dostosować maksymalny prąd podczas startu do wymagań sieci, a zdalne usuwanie usterek skraca czas przestojów.

Zgodność z Normami

Softstart 3RW4047-1BB05 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, a także posiada dopuszczenia do zastosowań w strefach zagrożonych wybuchem (ATEX, IEC Ex). Urządzenie posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Łagodny rozrusznik SIRIUS 3RW4047-1BB05 znajduje zastosowanie wszędzie tam, gdzie niezbędny jest kontrolowany rozruch i zatrzymanie silników przy jednoczesnej ochronie mechanicznej napędu i sieci elektrycznej.

• Sterowanie silnikami w pompach, wentylatorach, sprężarkach i przenośnikach – redukcja udarów mechanicznych.
• Instalacje wymagające ograniczenia prądów szczytowych – unikanie spadków napięcia w sieci podczas rozruchu.
• Automatyka budynkowa i przemysłowa – płynna regulacja i zdalne monitorowanie poprzez styki pomocnicze.
• Zastosowania w strefach zagrożonych wybuchem (ATEX / IEC Ex) – bezpieczna praca w trudnych warunkach środowiskowych.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do zabudowy w szafie sterowniczej na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej (w zależności od wielkości obudowy S3). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterownicze. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta, aby uniknąć przegrzania połączeń. Zaleca się zachowanie odpowiednich odstępów wentylacyjnych wokół urządzenia dla odprowadzenia ciepła.

FAQ

• Jakie jest napięcie sterowania softstartu 3RW4047-1BB05? Napięcie sterownicze wynosi AC/DC 24 V, co umożliwia współpracę z typowymi układami automatyki i przekaźnikami PLC.
• Czy ten model posiada zintegrowany bypass? Tak, softstart wyposażony jest w zintegrowany bypass, który po zakończeniu rozruchu zwiera tyrystory, minimalizując straty ciepła i zwiększając trwałość urządzenia.
• W jakiej temperaturze otoczenia może pracować to urządzenie? Dopuszczalna temperatura otoczenia wynosi 40°C (S3). W wyższych temperaturach może być konieczne zredukowanie prądu lub zastosowanie wentylatora wspomagającego.
