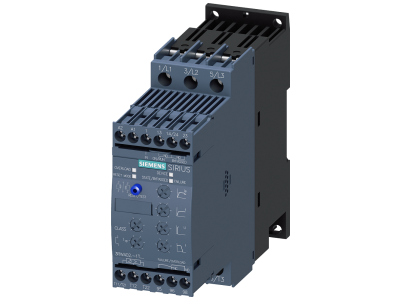

Softstart SIRIUS łagodny rozruch S0, 38A, 22kW/500V, 40 stopni, AC400-600V, AC/DC24V | 3RW4028-1TB05 Siemens

Alternatywny kod produktu: 3RW40281TB05

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4028-1TB05 firmy Siemens w wielkości S0 został zaprojektowany do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych. Urządzenie oferuje prąd znamionowy 38 A, moc 22 kW przy 500 V w temperaturze otoczenia 40°C oraz zakres napięcia zasilania AC 400–600 V. Napięcie sterowania AC/DC 24 V ułatwia integrację z typowymi układami automatyki. Zintegrowany bypass pozwala na kompaktową budowę i redukuje wydzielanie ciepła w szafie sterowniczej, a termistorowe zabezpieczenie silnika chroni przed przeciążeniem.

• Prąd znamionowy 38 A: Zapewnia bezpieczną pracę z silnikami o znacznej mocy przy zachowaniu rezerwy prądowej i minimalnym ryzyku przegrzania styków bypassu.
• Napięcie sterowania AC/DC 24 V: Umożliwia bezpośrednie sterowanie z układów PLC, przekaźników lub przycisków bez konieczności stosowania dodatkowych konwerterów.
• Zintegrowany bypass: Zmniejsza straty mocy w trybie pracy ciągłej, obniża temperaturę wewnątrz szafy sterowniczej i wydłuża żywotność układu.
• Termistorowe zabezpieczenie silnika (PTC): Chroni uzwojenia silnika przed przegrzaniem – w przypadku przekroczenia temperatury bezpieczniki termiczne odcinają zasilanie.
• Ograniczenie prądu rozruchowego i funkcja resetu zdalnego: Umożliwia ustawienie maksymalnego prądu startowego, co zapobiega wahaniom napięcia sieciowego, a zdalny reset pozwala szybko usuwać usterki bez dostępu do urządzenia.

Zgodność z Normami

Softstart SIRIUS 3RW4028-1TB05 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co potwierdza jego przydatność w instalacjach przemysłowych na całym świecie. Posiada również dopuszczenia do stref zagrożonych wybuchem (ATEX / IECEx), umożliwiając montaż w środowiskach z gazami lub pyłami palnymi. Urządzenie jest oznakowane CE.

Zastosowanie

Softstart przeznaczony jest do płynnego rozruchu i zatrzymania trójfazowych silników asynchronicznych w standardowych aplikacjach przemysłowych. Dzięki kompaktowej budowie i zintegrowanemu bypassowi znajduje zastosowanie tam, gdzie liczy się oszczędność miejsca i prostota okablowania.

• Sterowanie napędami pomp, wentylatorów, sprężarek i przenośników.
• Redukcja obciążeń mechanicznych w układach z pasami, łańcuchami i przekładniami.
• Zastępowanie rozruszników gwiazda-trójkąt w instalacjach wymagających łagodnego zatrzymania.
• Praca w szafach sterowniczych o ograniczonej przestrzeni, gdzie każdy milimetr ma znaczenie.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instaluje się na szynie TH35 (DIN) w pozycji pionowej. Należy bezwzględnie odłączyć napięcie zasilania przed jakimikolwiek pracami. Przekrój przewodów przyłączeniowych dobiera się zgodnie z obowiązującymi normami oraz wartością prądu znamionowego 38 A. W przypadku stosowania wentylatora opcjonalnego należy zachować zalecane odstępy wokół urządzenia. Moment dokręcania zacisków śrubowych – zgodnie z dokumentacją producenta.

FAQ

• Czy softstart posiada zintegrowany bypass? Tak, w modelu 3RW4028-1TB05 wbudowany bypass zapewnia pracę z minimalnymi stratami mocy oraz obniżone nagrzewanie w szafie sterowniczej.
• Jakie napięcie sterowania jest wymagane? Urządzenie jest przystosowane do napięcia sterowania AC/DC 24 V, co ułatwia współpracę z typowymi sterownikami PLC i systemami automatyki.
• Czy softstart chroni silnik przed przegrzaniem? Tak, model wyposażono w termistorowe zabezpieczenie silnika (PTC), które odcina zasilanie w przypadku przekroczenia dopuszczalnej temperatury uzwojeń.
