Softstart SIRIUS łagodny rozruch S3, 80A, 45kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW3046-2BB04 Siemens

Alternatywny kod produktu: 3RW30462BB04

Opis i Kluczowe Cechy

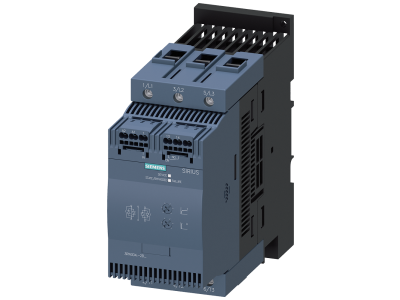

Softstart SIRIUS 3RW3046-2BB04 (seria 3RW30, rozmiar S3) to łagodny rozrusznik przeznaczony do płynnego rozruchu trójfazowych silników asynchronicznych. Urządzenie oferuje prąd znamionowy 80 A, moc 45 kW przy 400 V oraz szeroki zakres napięcia zasilania AC 200–480 V. Napięcie sterujące AC/DC 24 V umożliwia integrację z układami niskonapięciowymi. Dzięki zintegrowanemu bypassowi softstart pracuje z mniejszym wydzielaniem ciepła w szafie sterowniczej, co przekłada się na oszczędność miejsca i uproszczenie okablowania w porównaniu z tradycyjnymi układami gwiazda-trójkąt.

• Prąd znamionowy 80 A: Umożliwia bezpieczny rozruch silników o znacznym obciążeniu, redukując prądy szczytowe i ograniczając wahania napięcia w sieci.
• Moc 45 kW przy 400 V: Odpowiedni do napędów średniej mocy, np. pomp, wentylatorów czy przenośników, zapewniając płynne przyspieszanie bez udarów mechanicznych.
• Napięcie sterujące AC/DC 24 V: Niskonapięciowy sygnał sterujący zwiększa bezpieczeństwo obsługi i ułatwia podłączenie do sterowników PLC lub przekaźników.
• Zintegrowany bypass: Po rozruchu prąd silnika płynie przez bypass, co minimalizuje straty cieplne i zwiększa żywotność układu tyrystorowego.
• Zakres temperatury otoczenia do 40°C: Gwarantuje stabilną pracę w typowych warunkach szaf sterowniczych bez konieczności dodatkowego chłodzenia.

Zgodność z Normami

Softstart SIRIUS 3RW3046-2BB04 posiada dopuszczenia zgodne z wymaganiami międzynarodowymi (m.in. IEC oraz UL/CSA) oraz certyfikat CE. Urządzenie spełnia standardy bezpieczeństwa i kompatybilności elektromagnetycznej wymagane w instalacjach przemysłowych i budynkowych.

Zastosowanie

Łagodny rozrusznik dedykowany jest do silników asynchronicznych trójfazowych w aplikacjach wymagających redukcji prądów rozruchowych i ograniczenia obciążeń dynamicznych. Sprawdza się w następujących scenariuszach:

• Sterowanie napędami pomp, wentylatorów i sprężarek – eliminacja uderzeń hydraulicznych i wałów.
• Rozruch przenośników taśmowych i podajników – kontrola momentu obrotowego podczas startu.
• Automatyka budynkowa – softstart klimatyzatorów, agregatów wody lodowej.
• Instalacje przemysłowe z częstym załączaniem – zmniejszenie zużycia łożysk i przekładni.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonywane wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterujące. Moment dokręcania zacisków oraz przekrój przewodów dobieraj zgodnie z dokumentacją techniczną producenta – zalecany przekrój zależy od prądu obciążenia (max. 80 A). Zapewnij odpowiednią wentylację wokół urządzenia, aby utrzymać temperaturę otoczenia w dopuszczalnym zakresie.

FAQ

• Czy softstart działa z napięciem sterującym 24 V DC? Tak, napięcie sterujące może być zarówno AC, jak i DC 24 V – przystosowany do sygnałów z typowych sterowników PLC i przekaźników.
• Jaki jest stopień ochrony softstartu? Producent nie podaje konkretnego stopnia IP – urządzenie przeznaczone jest do montażu w szafie sterowniczej, gdzie standardowo zapewnia się ochronę przed dotykiem (IP20 lub wyższą w zależności od obudowy).
• Czy bypass jest wbudowany na stałe? Tak, w modelu 3RW3046 zintegrowany bypass jest częścią konstrukcji – po zakończeniu fazy rozruchu prąd płynie przez styki bypassu, co minimalizuje straty mocy i nagrzewanie.
