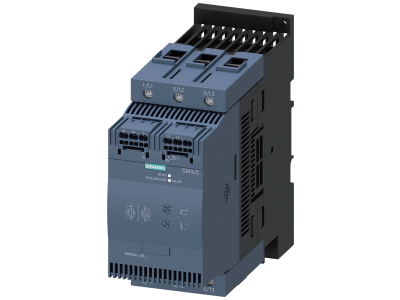

Softstart SIRIUS łagodny rozruch S3, 106A, 55kW/400V, 40 stopni, AC200-480V, AC/DC110-230V | 3RW3047-2BB14 Siemens

Alternatywny kod produktu: 3RW30472BB14

Opis i Kluczowe Cechy

Softstart Siemens SIRIUS 3RW3047-2BB14 (wielkość S3) to urządzenie do łagodnego rozruchu silników asynchronicznych trójfazowych. Prąd znamionowy 106 A (przy 40°C) i moc 55 kW przy 400 V AC umożliwiają bezpieczną pracę w obwodach o znacznym obciążeniu, redukując prądy szczytowe i chroniąc napęd przed udarami mechanicznymi. Napięcie zasilania głównego AC 200-480 V oraz napięcie sterujące AC/DC 110-230 V zapewniają uniwersalne dopasowanie do różnych sieci przemysłowych.

• Prąd znamionowy 106 A / moc 55 kW (400 V): Gwarantuje niezawodny rozruch silników o dużej mocy bez ryzyka przeciążenia styków.
• Napięcie zasilania AC 200-480 V: Szeroki zakres napięć wejściowych umożliwia pracę w różnych instalacjach przemysłowych bez konieczności dodatkowych przetwornic.
• Napięcie sterujące AC/DC 110-230 V: Elastyczność podłączenia do typowych układów sterowania (styczniki, PLC, przekaźniki) bez potrzeby stosowania oddzielnego zasilacza.
• Zintegrowany bypass: Wbudowane obejście w trybie pracy ciągłej minimalizuje straty ciepła, zmniejsza nagrzewanie szafy sterowniczej i wydłuża żywotność urządzenia.
• Płynny rozruch i redukcja prądów szczytowych: Chroni silnik, napęd oraz sieć zasilającą przed udarami mechanicznymi i wahaniami napięcia, odciążając instalację.

Zgodność z Normami

Softstart spełnia wymagania międzynarodowych norm IEC oraz UL/CSA (zgodnie z danymi producenta). Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Softstart przeznaczony jest do sterowania rozruchem i zatrzymywaniem silników trójfazowych w aplikacjach przemysłowych, gdzie wymagana jest redukcja prądów rozruchowych oraz ochrona mechaniczna napędu. Sprawdza się w instalacjach o ograniczonej przestrzeni montażowej dzięki kompaktowej budowie w wielkości S3.

• Sterowanie silnikami pomp, wentylatorów i sprężarek – płynny rozruch zapobiega uderzeniom hydraulicznym i przeciążeniom sieci.
• Rozruch przenośników taśmowych, podajników i mieszadeł – redukcja momentu rozruchowego chroni mechanizmy przed uszkodzeniami.
• Aplikacje wymagające łagodnego zatrzymania (np. w systemach transportu) – zapobiega gwałtownym hamowaniom i przesunięciom ładunku.
• Zastosowania w szafach sterowniczych o dużym zagęszczeniu aparatury – wbudowany bypass i małe wymiary (S3) pozwalają zaoszczędzić miejsce i upraszczają okablowanie w porównaniu z rozwiązaniami gwiazda-trójkąt.

Wskazówki Montażowe

Montaż urządzenia na szynie TH35/DIN oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania głównego i sterującego. Przekrój przewodów należy dobrać do prądu znamionowego 106 A zgodnie z obowiązującymi normami. Moment dokręcania zacisków – postępuj zgodnie z dokumentacją techniczną producenta. Zapewnij odpowiednią wentylację w szafie sterowniczej, aby nie przekroczyć temperatury otoczenia 40°C.

FAQ

• Czy softstart posiada wbudowany bypass? Tak, model 3RW3047-2BB14 wyposażony jest w zintegrowany bypass, który w trybie pracy ciągłej (po zakończeniu rozruchu) zwierza tyrystory, minimalizując straty ciepła i obniżając temperaturę wewnątrz szafy.
• Jakie napięcie sterujące jest wymagane? Urządzenie wymaga napięcia sterującego AC/DC 110-230 V – jest to zgodne z typowymi napięciami występującymi w przemysłowych układach automatyki.
• Czy ten model oferuje termistorowe zabezpieczenie silnika? Nie, softstarty z serii 3RW30 (w tym 3RW3047) nie posiadają wbudowanego termistorowego zabezpieczenia silnika. Zaleca się stosowanie zewnętrznego przekaźnika termicznego lub czujników PTC w pętli sterowania.
