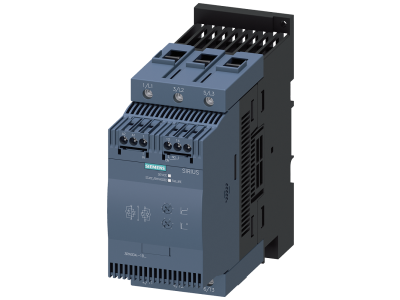

Softstart SIRIUS łagodny rozruch S3, 106A, 55kW/400V, 40 stopni, AC200-480V, AC/DC110-230V | 3RW3047-1BB14 Siemens

Alternatywny kod produktu: 3RW30471BB14

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW3047-1BB14 (seria 3RW30) to zaawansowane urządzenie do łagodnego rozruchu silników asynchronicznych trójfazowych. Prąd znamionowy 106 A i moc 55 kW przy 400 V AC (w temperaturze otoczenia 40 °C) zapewniają możliwość sterowania silnikami o znacznym obciążeniu, redukując przy tym prądy rozruchowe i obciążenia mechaniczne. Napięcie zasilania AC 200–480 V oraz sterowanie AC/DC 110–230 V ułatwiają integrację z różnymi sieciami.

• Prąd znamionowy 106 A: Umożliwia bezpieczną pracę z silnikami o dużej mocy, minimalizując ryzyko przeciążeń i przegrzewania.
• Moc 55 kW przy 400 V (w temp. 40 °C): Gwarantuje efektywne sterowanie silnikami w standardowych warunkach przemysłowych.
• Napięcie zasilania AC 200–480 V: Szeroki zakres napięć wejściowych pozwala na stosowanie w różnych instalacjach bez dodatkowych transformatorów.
• Sterowanie AC/DC 110–230 V: Uniwersalne napięcie sterujące ułatwia podłączenie do systemów automatyki i sterowników PLC.
• Zintegrowany bypass: Zmniejsza wydzielanie ciepła w szafie sterowniczej oraz podnosi sprawność energetyczną w stanie ustalonym.
• Kompaktowa obudowa S3: Oszczędność miejsca w rozdzielnicy, łatwy montaż na szynie TH35.

Zgodność z Normami

Urządzenie posiada dopuszczenia międzynarodowe, w tym zgodność z normami IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach globalnych. Posiada certyfikat CE.

Zastosowanie

Softstart SIRIUS 3RW30 został zaprojektowany do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych w aplikacjach standardowych. Znajduje zastosowanie w:

• Sterowaniu silnikami w pompach, wentylatorach, sprężarkach i przenośnikach – redukcja udarów mechanicznych i wydłużenie żywotności napędów.
• Automatyce budynkowej – płynny rozruch urządzeń HVAC, minimalizacja wahań napięcia w sieci.
• Przemyśle – odciążenie sieci zasilającej poprzez ograniczenie prądów rozruchowych, co pozwala na stosowanie mniejszych zabezpieczeń.
• Zastępowaniu rozruszników gwiazda-trójkąt oraz przekształtników częstotliwości w aplikacjach, gdzie nie jest wymagana regulacja prędkości – oszczędność miejsca i kosztów.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i sterowania. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 106 A oraz obowiązującymi normami. Momenty dokręcania zacisków muszą być zgodne z dokumentacją producenta. Należy zapewnić odpowiednią wentylację – bypass redukuje ciepło, ale wymagana jest cyrkulacja powietrza w szafie.

FAQ

• Czy softstart posiada wbudowany bypass? Tak, model 3RW3047-1BB14 wyposażony jest w zintegrowany bypass, który po zakończeniu rozruchu zwiera tyrystory, zmniejszając straty ciepła i zużycie energii.
• Jakie napięcie sterujące jest wymagane? Urządzenie akceptuje napięcie sterujące AC/DC w zakresie 110–230 V, co ułatwia podłączenie do standardowych systemów automatyki.
• Jaki jest stopień ochrony softstartu? Producent nie podaje konkretnego stopnia IP w danych dla tego modelu; standardowo dla aparatury montowanej w szafie sterowniczej przyjmuje się IP20. Zawsze należy montować w obudowie zapewniającej wymagany stopień ochrony dla środowiska pracy.
