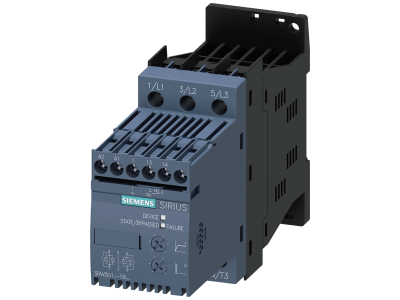

Softstart SIRIUS łagodny rozruch S00, 3,6A, 1,5kW/400V, 40 stopni, AC200-480V, AC/DC110-230V | 3RW3013-1BB14 Siemens

Alternatywny kod produktu: 3RW30131BB14

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW3013-1BB14 z serii 3RW30 to kompaktowy rozrusznik łagodnego rozruchu przeznaczony do standardowych zastosowań z silnikami asynchronicznymi trójfazowymi. Parametry: prąd znamionowy 3,6 A, moc 1,5 kW przy 400 V, napięcie sieci AC 200–480 V, napięcie sterujące AC/DC 110–230 V. Zintegrowany bypass redukuje nagrzewanie w szafie sterowniczej, a szerokość modułu S00 (45 mm) oszczędza miejsce na szynie DIN.

• Prąd znamionowy 3,6 A i moc 1,5 kW/400 V: umożliwia bezpieczny łagodny rozruch silników o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania obwodu.
• Zintegrowany bypass: zapewnia zwartą konstrukcję i mniejsze wydzielanie ciepła w szafie sterowniczej, co przekłada się na dłuższą żywotność komponentów.
• Szeroki zakres napięcia sieci AC 200–480 V oraz napięcia sterującego AC/DC 110–230 V: uniwersalność zastosowania w sieciach trójfazowych o różnych napięciach.
• Redukcja prądów szczytowych i wahań napięcia podczas rozruchu: odciąża zasilanie i chroni instalację przed przepięciami.
• Kompaktowy format S00 (45 mm): oszczędza miejsce w rozdzielnicy, upraszcza okablowanie i montaż w porównaniu do rozwiązań gwiazda-trójkąt.

Zgodność z Normami

Softstart SIRIUS 3RW30 spełnia wymagania norm międzynarodowych (IEC) oraz amerykańskich (UL/CSA). Posiada certyfikację CE, co potwierdza zgodność z dyrektywami europejskimi. Dopuszczenia na całym świecie gwarantują bezpieczne stosowanie w różnych instalacjach przemysłowych.

Zastosowanie

Softstart 3RW3013-1BB14 dedykowany jest do łagodnego rozruchu silników asynchronicznych w standardowych aplikacjach, gdzie wymagane jest płynne rozpędzanie i zatrzymywanie napędu.

• Sterowanie rozruchem pomp, wentylatorów i przenośników o małej i średniej mocy.
• Redukcja przeciążeń mechanicznych w napędach – szczególnie w układach z pasami i łańcuchami.
• Zastosowanie w szafach sterowniczych maszyn produkcyjnych i urządzeń HVAC.
• Łączenie z wyłącznikami silnikowymi i stycznikami w ramach modułowego systemu SIRIUS.

Wskazówki Montażowe

Montaż i uruchomienie softstartu mogą być wykonywane wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu 3,6 A zgodnie z normami instalacyjnymi. Moment dokręcania zacisków śrubowych – według dokumentacji producenta. Należy zapewnić odpowiednią wentylację szafy, aby temperatura otoczenia nie przekraczała 40°C.

FAQ

• Czy softstart ma podświetlenie lub sygnalizację LED? W modelu 3RW3013-1BB14 nie przewidziano wbudowanego podświetlenia. Stan pracy sygnalizowany jest poprzez standardowe wskaźniki na obudowie (jeśli występują w danej wersji).
• Jaki jest stopień ochrony obudowy? Softstarty serii SIRIUS 3RW30 w standardzie mają stopień ochrony IP20 – odpowiedni do montażu w suchych rozdzielnicach. Nie są przystosowane do pracy w wilgotnym lub zapylonym otoczeniu bez dodatkowej osłony.
• W jakim trybie pracy działa styk bypassu? Zintegrowany bypass zwierany jest po zakończeniu rozruchu, co pozwala na pracę silnika bez przepływu prądu przez tyrystory, minimalizując straty cieplne. Urządzenie nie wymaga dodatkowego stycznika bypassowego.
