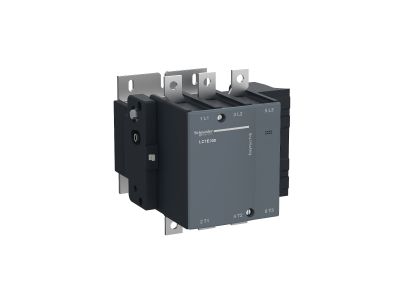

3P CONTACTOR TESYS E 110KW 400V AC3 220V | LC1E200M5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik 3-biegunowy TeSys E LC1E200M5 (seria Easy TeSys Control) przeznaczony jest do pracy w kategorii AC-3, oferując moc załączania do 110 kW przy napięciu 400 V AC (prąd znamionowy 200 A). Dzięki temu bezpiecznie i niezawodnie steruje silnikami o znacznym obciążeniu. Szerokość modułu wynosi 168,5 mm, co pozwala na montaż na standardowej szynie DIN. Cewka sterująca przystosowana jest do napięcia 220 V AC 50 Hz.

• Prąd znamionowy 200 A (kategoria AC-3): Umożliwia bezpieczne łączenie silników o dużych mocach bez ryzyka przegrzania styków.
• Napięcie cewki 220 V AC 50 Hz: Kompatybilność z typowymi obwodami sterowania w instalacjach przemysłowych.
• Trwałość elektryczna 0,5 M cykli (AC-3) i mechaniczna 5 M cykli: Wysoka niezawodność i długa żywotność eksploatacyjna w wymagających aplikacjach.
• Szeroki zakres temperatur pracy od -5°C do +55°C: Zapewnia stabilną pracę w różnych warunkach otoczenia.
• Częstotliwość łączeniowa do 1200 cykli na godzinę: Sprawdza się w układach o intensywnym cyklu pracy.
• Zaciski śrubowe (połączenia zasilania i sterowania): Pewne i trwałe połączenia przewodów, łatwy montaż.

Zgodność z Normami

Stycznik posiada certyfikaty zgodności z normami IEC oraz CCC i EAC. Produkt jest zgodny z programem Green Premium (RoHS/REACH), co gwarantuje spełnienie wymogów środowiskowych i bezpieczeństwa.

Zastosowanie

Stycznik przeznaczony jest do sterowania silnikami indukcyjnymi oraz innymi odbiornikami w kategorii AC-3. Sprawdza się w instalacjach przemysłowych i komercyjnych, gdzie wymagane jest niezawodne łączenie obwodów dużych mocy.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników
• Układy rozruchu i hamowania silników w systemach HVAC
• Automatyka budynkowa i przemysłowa – łączenie obwodów sterujących i siłowych
• Zastosowania wymagające dużej trwałości łączeniowej i pracy w podwyższonych temperaturach

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu znamionowego odbiornika. Moment dokręcania zacisków oraz parametry przyłączeniowe stosuj zgodnie z dokumentacją producenta.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Nie, model LC1E200M5 nie jest wyposażony w styki pomocnicze – w razie potrzeby należy zastosować moduły rozszerzające (akcesoria).
• Jaka jest trwałość mechaniczna i elektryczna stycznika? Trwałość mechaniczna wynosi 5 milionów cykli, a elektryczna (w kategorii AC-3) – 0,5 miliona cykli.
• W jakiej temperaturze może pracować stycznik? Zakres temperatur pracy wynosi od -5°C do +55°C, co pozwala na użytkowanie w typowych warunkach przemysłowych.
