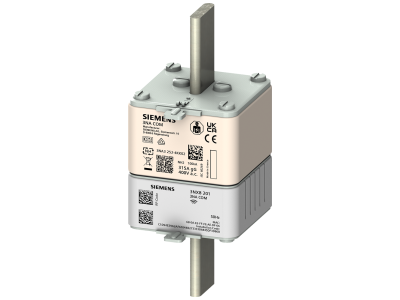

Wkładka bezpiecznika niskonapięciowego wielkiej mocy 3NA COM z funkcją pomiaru wielk. 2 In80A Un400V | 3NA3224-4KK03 Siemens

Alternatywny kod produktu: 3NA32244KK03

Opis i Kluczowe Cechy

Wkładka bezpiecznika niskonapięciowego wielkiej mocy 3NA COM o prądzie znamionowym 80A i napięciu 400V to zaawansowane rozwiązanie do selektywnej ochrony instalacji elektrycznych. Wyposażona w funkcję pomiaru prądu, umożliwia monitoring obciążenia i wczesne wykrywanie nieprawidłowości w sieci. Wysoka wytrzymałość mechaniczna i możliwość współpracy z systemami cyfrowymi czynią ją idealnym wyborem do nowoczesnych instalacji przemysłowych.

• Prąd znamionowy 80A: Zapewnia selektywną ochronę obwodów o dużym obciążeniu, chroniąc przewody i urządzenia przed przeciążeniem.
• Napięcie znamionowe 400V: Przeznaczona do sieci trójfazowych, zapewnia bezpieczną pracę w instalacjach przemysłowych i energetycznych.
• Funkcja pomiaru prądu: Umożliwia ciągły monitoring obciążenia, co poprawia diagnostykę i efektywność systemu zabezpieczeń.
• Kompatybilność z systemami cyfrowymi: Współpraca z inteligentnymi rozdzielnicami i systemami monitoringu – kluczowy element cyfryzacji sieci energetycznych.
• Wielkość 2 (NH2): Standardowy wymiar dla wkładek o prądzie do 160A, zapewniający uniwersalność montażu w istniejących instalacjach.

Zgodność z Normami

Wkładka 3NA COM spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2 dotyczącej bezpieczników niskonapięciowych. Produkt posiada oznakowanie CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe 3NA COM znajdują zastosowanie w instalacjach przemysłowych, energetycznych i budynkowych, gdzie wymagana jest selektywna ochrona i możliwość monitoringu parametrów sieci.

• Selektywna ochrona obwodów zasilających maszyny przemysłowe o dużym poborze mocy.
• Modernizacja istniejących instalacji – prosta wymiana wkładek na wersje z funkcją pomiaru.
• Cyfryzacja sieci energetycznych – integracja z systemami monitoringu i diagnostyki.
• Zasilanie urządzeń o napięciu 400V w zakładach produkcyjnych i rozdzielniach.

Wskazówki Montażowe

Montaż i wymianę wkładek należy przeprowadzać wyłącznie po odłączeniu napięcia od instalacji. Wkładki 3NA COM wsuwa się w gniazda bezpiecznikowe NH2, zwracając uwagę na prawidłowe ułożenie i zablokowanie. Po montażu należy sprawdzić poprawność połączenia i przeprowadzić próbę obciążenia. Prace powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP. Regularna kontrola stanu technicznego i pomiarów prądu umożliwia utrzymanie wysokiej niezawodności systemu zabezpieczeń.

FAQ

• Czy wkładka 3NA COM współpracuje z istniejącymi gniazdami bezpiecznikowymi NH? Tak, dzięki standardowej wielkości 2 (NH2) wkładka jest kompatybilna z większością istniejących gniazd bezpiecznikowych.
• Jakie są zalety funkcji pomiaru prądu? Funkcja pomiaru umożliwia ciągłe monitorowanie obciążenia, co pozwala na wczesne wykrywanie przeciążeń i optymalizację pracy instalacji. Dane pomiarowe można przesyłać do systemów SCADA lub innych systemów monitoringu.
• Czy wkładka nadaje się do instalacji z napięciem 230V? Nie – jest przeznaczona do napięcia 400V w sieciach trójfazowych. Do instalacji 230V należy wybierać odpowiednie wkładki o niższym napięciu znamionowym.
