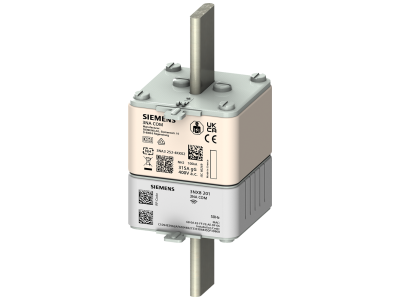

Wkładka bezpiecznika niskonapięciowego wielkiej mocy 3NA COM z funkcją pomiaru wielk.2 In160A Un400V | 3NA3236-4KK01 Siemens

Alternatywny kod produktu: 3NA32364KK01

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy 3NA COM o prądzie znamionowym 160A i napięciu znamionowym 400V zapewnia selektywną ochronę instalacji elektrycznych. Wyposażona w funkcję pomiaru prądu, umożliwia monitoring obciążenia i ułatwia cyfryzację sieci energetycznych. Przeznaczona do współpracy z podstawami bezpiecznikowymi NH serii 3NA, charakteryzuje się wysoką zdolnością wyłączania i niezawodnością działania.

• Selektywna ochrona instalacji: Odłącza tylko obwód objęty zwarciem lub przeciążeniem, minimalizując przerwy w zasilaniu pozostałych obwodów.
• Funkcja pomiaru prądu: Umożliwia ciągłe monitorowanie obciążenia, co wspiera diagnostykę i optymalizację pracy instalacji.
• Wysoka zdolność wyłączania: Zapewnia skuteczną ochronę nawet przy wysokich prądach zwarciowych.
• Napięcie znamionowe 400V: Przeznaczona do instalacji trójfazowych o napięciu fazowym 230V.
• Wielkość 2 (NH2): Kompatybilna z szeroką gamą podstaw bezpiecznikowych NH serii 3NA, ułatwia modernizację istniejących instalacji.

Zgodność z Normami

Wkładka bezpiecznika 3NA COM spełnia wymagania normy PN-EN 60269-1 oraz PN-EN 60269-2 dotyczących bezpieczników niskonapięciowych. Posiada oznakowanie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Wkładki bezpiecznikowe 3NA COM znajdują zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony i monitoringu obciążenia, szczególnie w obiektach przemysłowych i energetycznych.

• Ochrona głównych obwodów zasilających w rozdzielnicach niskiego napięcia.
• Selektywna ochrona obwodów odbiorczych w instalacjach przemysłowych.
• Współpraca z systemami cyfryzacji sieci energetycznych dzięki funkcji pomiaru prądu.
• Modernizacja istniejących instalacji elektrycznych poprzez wymianę wkładek na wersje z funkcją pomiarową.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wkładkę należy osadzić w odpowiedniej podstawie bezpiecznikowej NH serii 3NA, upewniając się, że styki są czyste i nieuszkodzone. Po montażu sprawdź poprawność połączenia i brak mechanicznych uszkodzeń. W razie konieczności wymiany użyj wyłącznie wkładek o identycznych parametrach technicznych. Przechowuj wkładki w suchym miejscu, z dala od źródeł ciepła i wilgoci.

FAQ

• Czy wkładka 3NA COM wymaga specjalnej podstawy bezpiecznikowej? Tak, wkładka przeznaczona jest do współpracy z podstawami bezpiecznikowymi NH serii 3NA o wielkości 2 (NH2).
• Jakie jest napięcie znamionowe wkładki? Napięcie znamionowe wynosi 400V, co czyni ją odpowiednią do instalacji trójfazowych.
• Czy wkładka posiada funkcję pomiaru prądu? Tak, wkładka wyposażona jest w funkcję pomiaru prądu, ułatwiającą monitoring obciążenia i diagnostykę instalacji.
