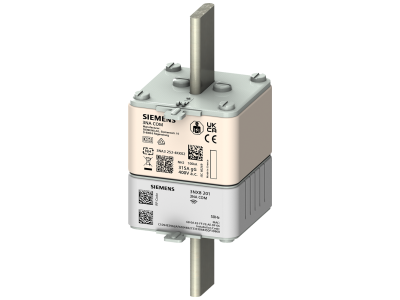

Wkładka bezpiecznika niskonapięciowego wielkiej mocy 3NA COM z funkcją pomiaru wielk.2 In160A Un400V | 3NA3236-4KK03 Siemens

Alternatywny kod produktu: 3NA32364KK03

Opis i Kluczowe Cechy

Wkładka bezpiecznikowa niskonapięciowa wielkiej mocy 3NA COM z funkcją pomiaru wielkości 2 o prądzie znamionowym 160A i napięciu znamionowym 400V to zaawansowane rozwiązanie do selektywnej ochrony instalacji elektrycznych. Zaprojektowana w systemie NH, gwarantuje skuteczną ochronę osób, urządzeń i całego systemu poprzez szybkie odłączenie w przypadku przeciążenia lub zwarcia. Funkcja pomiaru prądu oraz możliwość komunikacji bezprzewodowej umożliwiają monitoring parametrów sieci i integrację z systemami cyfrowej ochrony energetycznej.

• Prąd znamionowy 160A: Zapewnia ochronę obwodów o dużym obciążeniu, typowych dla instalacji przemysłowych i energetycznych.
• Napięcie znamionowe 400V: Przeznaczona do pracy w sieciach trójfazowych o napięciu fazowym 400V, standardowych w instalacjach przemysłowych.
• Funkcja pomiaru prądu: Umożliwia ciągły monitoring obciążenia, co zwiększa przejrzystość sieci i ułatwia diagnostykę.
• Komunikacja bezprzewodowa: Umożliwia zdalne monitorowanie stanu bezpiecznika i parametrów sieci, wspierając cyfryzację i automatyzację systemów energetycznych.
• Wielkość 2 w systemie NH: Kompatybilna z szeroką gamą podstaw bezpiecznikowych NH, co ułatwia modernizację istniejących instalacji.

Zgodność z Normami

Wkładka bezpiecznikowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa i ochrony instalacji elektrycznych. Posiada oznaczenie CE oraz jest zgodna z normami IEC 60269 i VDE 0636, zapewniając wysoki poziom ochrony przeciwpożarowej i selektywności działania w sieciach.

Zastosowanie

Wkładka 3NA COM 160A znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz w systemach, gdzie wymagana jest precyzyjna ochrona obwodów o dużym obciążeniu i możliwość monitoringu parametrów sieci.

• Ochrona instalacji przemysłowych – maszyn, linii produkcyjnych i rozdzielni niskiego napięcia.
• Systemy energetyczne – transformatorownie, stacje elektroenergetyczne i układy zasilania rezerwowego.
• Budynki komercyjne i użyteczności publicznej – ochrona głównych obwodów zasilających i rozdzielnic.
• Nowoczesne instalacje zintegrowane z systemami cyfrowymi – monitorowanie i zdalna diagnostyka stanu zabezpieczeń.

Wskazówki Montażowe

Montaż wkładki bezpiecznikowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że podstawy bezpiecznikowe są wolne od napięcia. Wkładkę należy wsunąć w podstawę zgodnie z oznaczeniami, aż do pełnego kontaktu stykowego. Po montażu zaleca się przeprowadzenie testu działania układu zabezpieczającego. Podczas wymiany należy stosować wyłącznie wkładki o odpowiednim prądzie znamionowym i napięciu znamionowym, zgodne z parametrami instalacji.

FAQ

• Czy wkładka 3NA COM 160A jest kompatybilna z innymi systemami bezpiecznikowymi? Tak, wkładka wielkości 2 w systemie NH jest kompatybilna z większością podstaw bezpiecznikowych NH dostępnych na rynku, co ułatwia modernizację istniejących instalacji.
• Jakie korzyści daje funkcja pomiaru prądu? Funkcja ta umożliwia ciągły monitoring obciążenia, co zwiększa przejrzystość sieci, ułatwia identyfikację przeciążeń i wspiera diagnostykę stanu instalacji.
• Czy komunikacja bezprzewodowa jest standardowo włączona? Funkcja komunikacji bezprzewodowej wymaga odpowiedniego systemu odbiorczego i oprogramowania do monitoringu. Na wkładce znajduje się jednak złącze umożliwiające podłączenie modułu komunikacyjnego.
