Rozłącznik izolacyjny SENTRON wyłącznik awaryjny, 3-bieg., Iu: 16 A | 3LD2044-0TK53 Siemens

Alternatywny kod produktu: 3LD20440TK53

Opis i Kluczowe Cechy

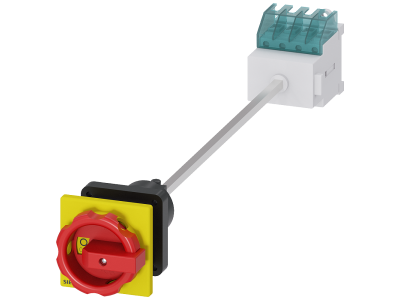

Rozłącznik izolacyjny Siemens SENTRON 3LD o symbolu 3LD2044-0TK53 to wyłącznik awaryjny 3-biegunowy z napędem obrotowym czerwony/żółty. Prąd znamionowy Iu wynosi 16 A, a moc łączeniowa w kategorii AC-23A przy 400 V sięga 7,5 kW. Urządzenie wyposażono w centralne mocowanie uchwytu 22,5 mm, co ułatwia montaż na panelach i drzwiach szaf sterowniczych.

• Prąd znamionowy Iu 16 A: Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Moc łączeniowa AC-23A 7,5 kW przy 400 V: Umożliwia bezpośrednie załączanie i wyłączanie silników trójfazowych oraz innych obciążeń indukcyjnych.
• Napęd obrotowy czerwony/żółty: Zapewnia szybką identyfikację wyłącznika awaryjnego zgodną z międzynarodowymi standardami bezpieczeństwa.
• Mocowanie centralne 22,5 mm uchwytu: Upraszcza instalację w panelach sterowniczych i na drzwiach szaf.
• Budowa modułowa: Pozwala na łatwą rozbudowę o łączniki pomocnicze, zacisk N-PE lub czwarty biegun (w odpowiednich wariantach).

Zgodność z Normami

Rozłącznik spełnia wymagania międzynarodowych norm IEC, UL oraz posiada aprobaty dla budownictwa okrętowego. Wyłącznik awaryjny zaprojektowano zgodnie z europejskimi standardami bezpieczeństwa. Urządzenie posiada certyfikat CE.

Zastosowanie

Rozłącznik izolacyjny 3LD sprawdza się jako wyłącznik główny i awaryjny w różnorodnych instalacjach przemysłowych, gwarantując bezpieczne odłączenie zasilania.

• Bezpieczne wyłączanie silników trójfazowych w obrabiarkach, maszynach przetwórczych i przenośnikach.
• Odłączanie zasilania w instalacjach klimatyzacyjnych i wentylacyjnych.
• Stosowanie w przemyśle chemicznym, spożywczym i napojów jako wyłącznik awaryjny.
• Zastosowania w budownictwie okrętowym dzięki aprobatom morskim.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Rozłącznik można montować na płycie montażowej, szynie montażowej lub czołowo z wykorzystaniem mocowania centralnego (otwór 22,5 mm). Przekrój przewodów należy dobrać do prądu 16 A, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta.

FAQ

• Czy rozłącznik posiada podświetlenie? Nie, rozłącznik wyposażony jest w napęd obrotowy czerwony/żółty bez podświetlenia LED. Służy wyłącznie jako mechaniczny wyłącznik awaryjny.
• Jaki stopień ochrony ma ten model? W konfiguracji z hermetyczną obudową może osiągnąć IP65, co umożliwia stosowanie na otwartej przestrzeni.
• Czy styk jest zwierny czy rozwierny? Rozłącznik izolacyjny 3LD działa jako wyłącznik awaryjny – w położeniu OFF rozłącza wszystkie bieguny. W stanie normalnym styki są zwarte (NO), a po przekręceniu napędu obrotowego następuje pewne rozłączenie obwodu.
