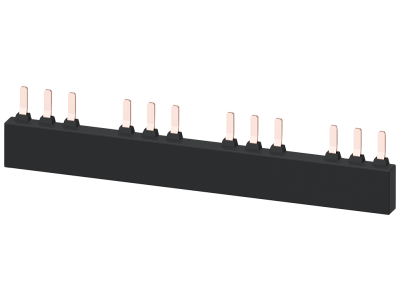

3-fazowe szyny zbiorcze do 4 wyłączników wielkość S2 podziałka: 75 mm | 3RV1935-3C Siemens

Alternatywny kod produktu: 3RV19353C

Opis i Kluczowe Cechy

3-fazowe szyny zbiorcze Siemens 3RV1935-3C to dedykowane akcesorium do łączenia czterech wyłączników wielkości S2 w modułowym systemie SIRIUS. Dzięki precyzyjnie wykonanej podziałce 75 mm umożliwiają szybkie i powtarzalne połączenie zasilania trójfazowego bez konieczności prowadzenia indywidualnych przewodów – skracają czas montażu i zwiększają przejrzystość instalacji.

• 3-fazowe zasilanie: jedna szyna dostarcza trzy fazy (L1, L2, L3) do czterech wyłączników, eliminując ryzyko pomyłek w okablowaniu i oszczędzając miejsce w rozdzielnicy.
• Podziałka 75 mm: idealnie dopasowana do rozstawu wyprowadzeń wyłączników S2, gwarantuje mechaniczne i elektryczne połączenie bez naprężeń, co zwiększa niezawodność styku.
• Przeznaczenie do 4 wyłączników wielkości S2: kompatybilna z aparatami serii SIRIUS (np. wyłączniki silnikowe 3RV2), zapewnia skalowalność – łatwo rozbudujesz układ sterowania.
• System modułowy SIRIUS: szyna to element sprawdzonej platformy, co gwarantuje spójność konstrukcyjną i upraszcza logistykę (jeden producent, jeden system).
• Łatwy montaż: wystarczy nasunąć szynę na wyprowadzenia wyłączników i dokręcić zgodnie z momentem podanym w dokumentacji – minimalne narzędzia, maksymalna efektywność.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz standardami obowiązującymi dla osprzętu aparatury modułowej. Posiada znak CE potwierdzający spełnienie zasadniczych wymagań Unii Europejskiej.

Zastosowanie

Szyny zbiorcze 3RV1935-3C znajdują zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i uporządkowane zasilanie trójfazowe grupy wyłączników silnikowych w rozdzielnicach przemysłowych i instalacjach automatyki budynkowej.

• Dystrybucja zasilania do 4 wyłączników silnikowych S2 w szafach sterowniczych i rozdzielnicach głównych.
• Budowa grup zabezpieczeń silników w liniach produkcyjnych – szybkie połączenie wielu odbiorników trójfazowych.
• Modernizacja lub rozbudowa istniejących rozdzielnic – wymiana przewodów na szynę zbiorczą zwiększa porządek i czytelność instalacji.
• Automatyka budynkowa i infrastruktura – zasilanie systemów wentylacji, pomp lub klimatyzacji zabezpieczonych wyłącznikami SIRIUS S2.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Szynę montuje się na wyłącznikach zamocowanych na szynie DIN TH35. Dokręć śruby momentem podanym w dokumentacji technicznej produktu. Przekrój przewodów doprowadzających do całej grupy należy dobrać zgodnie z obciążeniem i normą instalacyjną.

FAQ

• Czy szyna 3RV1935-3C pasuje do wyłączników innych producentów? Została zaprojektowana wyłącznie dla wyłączników wielkości S2 w systemie Siemens SIRIUS. Stosowanie z inny sprzętem może skutkować nieprawidłowym stykiem i utratą bezpieczeństwa.
• Jaki stopień ochrony ma szyna? Produkt jest przeznaczony do montażu wewnątrz rozdzielnicy. Właściwy stopień ochrony (np. IP20) zapewnia obudowa – sama szyna nie jest osłonięta i nie może być dostępna podczas pracy.
• Czy można łączyć więcej niż 4 wyłączniki? Produkt jest dedykowany do grupy 4 wyłączników. Dla większej liczby należy użyć odpowiednich szyn o innej podziałce lub zastosować szyny łączące modułowo (np. 3RV1935-3D).
