Stycznik AC-3, 2NO+2NC,22kW AC 230V 50Hz, 4-bieg. 2NO+2NC, 1NO+1NC zintegr. | 3RT2536-1AP00 Siemens

Alternatywny kod produktu: 3RT25361AP00

Opis i Kluczowe Cechy

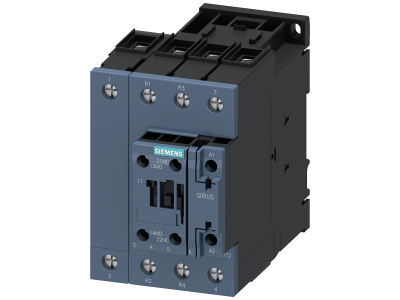

Stycznik mocy Siemens SIRIUS 3RT2536-1AP00 to urządzenie kategorii AC-3 o prądzie znamionowym 41 A i mocy 22 kW przy napięciu 400 V. Wyposażony w 4 bieguny główne (2NO+2NC) oraz zintegrowane styki pomocnicze 1NO+1NC, przeznaczony jest do przełączania biegunów silników dźwignicowych lub dwóch oddzielnych odbiorników. Napięcie cewki sterującej wynosi AC 230 V 50 Hz. Kompaktowa obudowa w rozmiarze S2 oraz przyłącze śrubowe ułatwiają montaż w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 41 A w kategorii AC-3: umożliwia bezpieczne sterowanie silnikami o mocy do 22 kW przy 400 V bez ryzyka przegrzania styków.

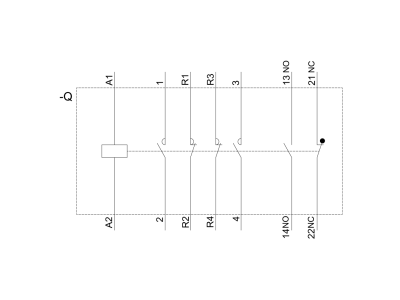

• 4 bieguny główne (2NO+2NC): zapewniają elastyczność przy przełączaniu biegunów silnika dźwignicowego lub obsłudze dwóch niezależnych odbiorników.
• Zintegrowane styki pomocnicze 1NO+1NC: redukują potrzebę stosowania dodatkowych łączników, upraszczając okablowanie i zwiększając niezawodność.
• Przyłącze śrubowe: gwarantuje trwałe i pewne połączenie przewodów, odporne na wibracje i obciążenia mechaniczne.
• Kompaktowa obudowa rozmiar S2: oszczędza miejsce w rozdzielnicy, a uniwersalny system modułowy SIRIUS ułatwia rozbudowę.

Zgodność z Normami

Stycznik Siemens 3RT2536-1AP00 spełnia wymagania międzynarodowych norm IEC i UL/CSA, co potwierdza jego dopuszczenie do stosowania w instalacjach na całym świecie. Urządzenie posiada certyfikat CE i jest przeznaczone do pracy w standardowych warunkach przemysłowych.

Zastosowanie

Stycznik SIRIUS 3RT25 znajduje zastosowanie w układach sterowania silnikami oraz przełączania obwodów wymagających kategorii AC-3. Sprawdza się zarówno w przemyśle, jak i w automatyce budynkowej.

• Sterowanie i przełączanie biegunów silników dźwignicowych (np. suwnice, wciągarki).
• Załączanie dwóch oddzielnych odbiorników trójfazowych z możliwością zmiany konfiguracji.
• Praca w układach automatyki przemysłowej jako element rozdzielnicy sterowniczej.
• Współpraca z przekaźnikami pomocniczymi i sterownikami PLC w ramach systemu SIRIUS.

Wskazówki Montażowe

Montaż i podłączenie stycznika powinien wykonać wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu znamionowego 41 A. Momenty dokręcania oraz zalecany przekrój znajdziesz w dokumentacji producenta. Przed pierwszym uruchomieniem sprawdź poprawność połączeń i brak uszkodzeń mechanicznych.

FAQ

• Jakie napięcie sterowania ma stycznik 3RT2536-1AP00? Cewka przystosowana jest do napięcia AC 230 V 50 Hz, co umożliwia bezpośrednie sterowanie z typowych obwodów sterowniczych.
• Czy stycznik ma wbudowane styki pomocnicze? Tak, urządzenie posiada zintegrowane styki pomocnicze 1NO+1NC, które mogą być wykorzystane do sygnalizacji lub blokad.
• Jaki jest stopień ochrony stycznika? W danych katalogowych nie podano konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnicy – w typowych warunkach przemysłowych wymagany jest stopień ochrony co najmniej IP20 dla aparatury na szynie DIN.
