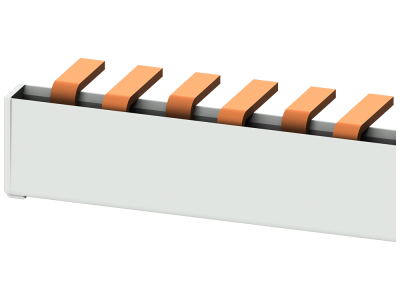

Szyna dwufazowa 12DU 32A do zacisków 6mm² (do 5TE8 1+2, 5TE4 8, 5TE5 8 | 5TE9101 Siemens

Alternatywny kod produktu: 5TE9101

Opis i Kluczowe Cechy

Szyna dwufazowa Siemens 5TE9101 o oznaczeniu 12DU przeznaczona jest do szybkiego i bezpiecznego łączenia dwóch faz w rozdzielnicach modułowych. Zaprojektowana do współpracy z wyłącznikami i rozłącznikami serii 5TE8 1+2, 5TE4 8 oraz 5TE5 8. Prąd znamionowy 32 A umożliwia obsługę obwodów o znacznym obciążeniu, a maksymalny przekrój przewodu 6 mm² zapewnia pewne połączenie nawet przy większych przewodach. Szerokość 12 DU gwarantuje zachowanie odpowiednich odstępów izolacyjnych między fazami.

• Prąd znamionowy 32 A: pozwala na bezpieczną pracę w obwodach o dużym obciążeniu bez ryzyka przegrzania styków.
• Maksymalny przekrój przewodu 6 mm²: umożliwia podłączenie grubszych żył, co zwiększa pewność połączeń w instalacjach przemysłowych.
• Konstrukcja dwufazowa (12DU): umożliwia jednoczesne podłączenie dwóch faz, redukując liczbę potrzebnych szyn i upraszczając okablowanie rozdzielnicy.
• Kompatybilność z seriami 5TE8, 5TE4, 5TE5: dedykowane dopasowanie do wyłączników i rozłączników tych serii gwarantuje szybki i bezbłędny montaż.
• Niezawodność Siemensa: produkt zaprojektowany z zachowaniem standardów jakości i bezpieczeństwa charakterystycznych dla systemu SENTRON.

Zgodność z Normami

Szyna dwufazowa 5TE9101 została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Produkt posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Stosowanie w rozdzielnicach zgodnie z zaleceniami producenta zapewnia bezpieczną eksploatację.

Zastosowanie

Szyna dwufazowa Siemens 5TE9101 znajduje zastosowanie w rozdzielnicach niskiego napięcia, szczególnie tam, gdzie wymagane jest łączenie dwóch faz w jednym ciągu. Dzięki kompatybilności z wybranymi seriami aparatów modułowych sprawdza się w następujących scenariuszach:

• Łączenie faz w rozdzielnicach z wyłącznikami nadprądowymi i różnicowoprądowymi serii 5TE8, 5TE4, 5TE5.
• Okablowanie szaf sterowniczych w automatyce budynkowej i przemysłowej.
• Zasilanie dwóch obwodów jednofazowych z jednej szyny dwufazowej w instalacjach trójfazowych.
• Redukcja liczby połączeń w rozdzielnicach – alternatywa dla tradycyjnych przewodów mostkujących.

Wskazówki Montażowe

Montaż szyny dwufazowej oraz współpracujących z nią aparatów powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Urządzenia modułowe montuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Szynę dwufazową wkłada się w zaciski aparatów, zwracając uwagę na prawidłową orientację faz. Dokręcaj śruby zacisków momentem oraz przekrojem przewodów zgodnym z dokumentacją techniczną. Upewnij się, że wszystkie połączenia są pewne i nie ma ryzyka zwarcia międzyfazowego.

FAQ

• Do czego służy szyna dwufazowa 5TE9101? Służy do łączenia dwóch faz (np. L1 i L2) w rozdzielnicach modułowych, umożliwiając szybkie i bezpieczne okablowanie wyłączników oraz rozłączników kompatybilnych serii.
• Jaki maksymalny prąd może płynąć przez szynę? Znamionowy prąd ciągły wynosi 32 A. Przy projektowaniu obwodów należy uwzględnić ten limit, aby uniknąć przeciążenia.
• Z jakimi aparatami współpracuje ta szyna? Jest dedykowana do wyłączników i rozłączników serii 5TE8 1+2, 5TE4 8 oraz 5TE5 8 firmy Siemens. Przed zakupem sprawdź listę kompatybilnych urządzeń w karcie katalogowej.
