2 heavy duty vert.rails 750 | NSYTVR7 Schneider Electric

Opis i Kluczowe Cechy

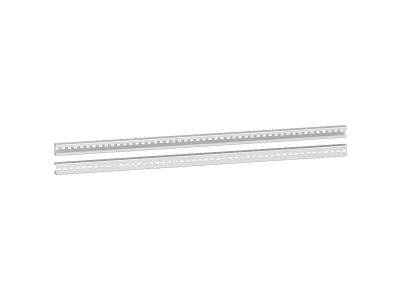

Komplet dwóch pionowych szyn montażowych heavy duty o symbolu NSYTVR7. Służą do bezpiecznego i stabilnego mocowania aparatury modułowej oraz innych komponentów wewnątrz szaf sterowniczych i rozdzielnic. Długość 750 mm zapewnia odpowiednią przestrzeń montażową dla urządzeń o większej wysokości. Konstrukcja heavy duty gwarantuje wytrzymałość mechaniczną przy znacznym obciążeniu osprzętu.

• Długość 750 mm: umożliwia montaż urządzeń o podwyższonych gabarytach oraz efektywne wykorzystanie przestrzeni wewnątrz szafy.
• Konstrukcja heavy duty: przeznaczona do przenoszenia dużych obciążeń mechanicznych bez ryzyka odkształceń, idealna do ciężkich aplikacji przemysłowych.
• Komplet 2 sztuk: para szyn pozwala na symetryczne prowadzenie przewodów i równomierne rozłożenie ciężaru montowanych urządzeń.
• Uniwersalne mocowanie: przystosowane do montażu w standardowych szafach sterowniczych z wykorzystaniem uchwytów lub wsporników (zgodnie z dokumentacją producenta).
• Zastosowanie w aparaturze modułowej: dedykowane do montażu styczników, wyłączników, przycisków i innych komponentów na szynie TH35 (pośrednio poprzez adaptery) lub bezpośrednio na szynie perforowanej.

Zgodność z Normami

Produkt spełnia ogólne wymagania norm europejskich dotyczących akcesoriów do szaf sterowniczych. Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej. Szczegółowa deklaracja zgodności dostępna na żądanie. W przypadku montażu w aplikacjach specjalnych należy stosować się do zaleceń producenta szafy.

Zastosowanie

Szyny pionowe NSYTVR7 znajdują zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest solidne mocowanie aparatury elektrycznej. Są szczególnie przydatne w szafach o dużej głębokości oraz przy wymagającym rozkładzie komponentów.

• Montaż ciężkich styczników i rozłączników w szafach sterowniczych linii produkcyjnych.
• Mocowanie listew zaciskowych oraz modułów zasilających w rozdzielnicach głównych.
• Konstrukcja szkieletowa dla układów automatyki w szafach przemysłowych (PLC, falowniki).
• Systemy dystrybucji energii w obiektach komercyjnych i użyteczności publicznej.

Wskazówki Montażowe

Montaż szyn pionowych NSYTVR7 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta szafy oraz obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania całej szafy. Szyny mocuj za pomocą odpowiednich uchwytów lub wsporników dostosowanych do profili montażowych. Sprawdź wypoziomowanie i stabilność zamocowania – niedokręcone połączenia mogą prowadzić do przesunięcia aparatury. W przypadku montażu na szynie perforowanej, używaj śrub o średnicy zgodnej z otworami (np. M6). Pamiętaj o zachowaniu odstępów izolacyjnych pomiędzy szynami oraz innymi elementami metalowymi.

FAQ

• Jaki jest materiał wykonania szyny? Producent nie podaje konkretnego materiału w dostępnych danych – konstrukcja heavy duty sugeruje stal o podwyższonej wytrzymałości, najprawdopodobniej ocynkowaną. Aby uzyskać szczegółowe informacje, sprawdź dokumentację techniczną lub kartę katalogową.
• Czy szyna ma otwory montażowe? W nazwie produktu nie określono profilu otworów. Standardowo szyny pionowe heavy duty posiadają perforację lub są gładkie – sposób mocowania należy dobrać na podstawie dokumentacji producenta. W razie wątpliwości skontaktuj się z działem technicznym.
• Jaka jest maksymalna nośność szyny? Parametr ten nie został podany w danych wejściowych. Dla aplikacji z dużymi obciążeniami zaleca się wykonanie obliczeń statycznych lub skorzystanie z wytycznych producenta szafy sterowniczej.
