Łącznik szeregowy 150 mm, 10 mm², niebieska 450 V, 80 A | 5ST3781-1 Siemens

Alternatywny kod produktu: 5ST37811

Opis i Kluczowe Cechy

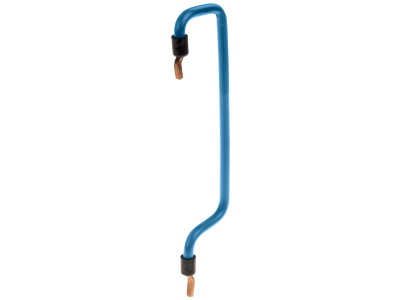

Łącznik szeregowy 5ST3781-1 z systemu szyn zbiorczych SENTRON firmy Siemens służy do bezpiecznego łączenia odcinków szyn w rozdzielnicach. Długość 150 mm, przekrój 10 mm² oraz parametry elektryczne 450 V / 80 A umożliwiają stosowanie w obwodach o znacznym obciążeniu prądowym. Niebieska izolacja ułatwia identyfikację w instalacji.

• Długość 150 mm: odpowiedni do typowych mostków i łączeń w rozdzielnicach modułowych, zapewnia elastyczność montażu.
• Przekrój 10 mm²: gwarantuje niską rezystancję połączenia i bezpieczny przepływ prądu bez ryzyka przegrzania.
• Napięcie znamionowe 450 V: dopuszczony do pracy w instalacjach niskiego napięcia, zgodny z wymaganiami sieci 400 V.
• Prąd znamionowy 80 A: umożliwia obciążenie w obwodach o dużym zapotrzebowaniu prądowym, np. przy zasilaniu rozdzielnic głównych.
• Niebieska izolacja: ułatwia szybką identyfikację i różnicowanie od łączników w innych kolorach, stosowanych np. dla innych faz.

Zgodność z Normami

Produkt przeznaczony do montażu w systemach szyn zbiorczych SENTRON. Zgodny z europejskimi normami bezpieczeństwa oraz posiada certyfikat CE. Wykonany zgodnie z wymaganiami dla aparatury rozdzielczej niskiego napięcia.

Zastosowanie

Łącznik szeregowy 5ST3781-1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe łączenie odcinków szyn zbiorczych w rozdzielnicach i szafach sterowniczych.

• Łączenie odcinków szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie ciągów szyn w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Mostkowanie przerw między aparatami modułowymi w systemie SENTRON.
• Zasilanie rozdzielnic o prądzie do 80 A przy napięciu do 450 V.

Wskazówki Montażowe

Montaż i podłączenie łącznika szeregowego może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Element montowany na szynie DIN TH35 lub bezpośrednio do szyn zbiorczych – zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych (jeśli stosowane) należy dobrać do prądu 80 A. Moment dokręcania połączeń śrubowych – według dokumentacji technicznej systemu SENTRON.

FAQ

• Czy łącznik ma oznaczenie kolorystyczne? Tak, izolacja jest w kolorze niebieskim, co ułatwia identyfikację w instalacji, np. dla przewodu neutralnego lub fazy L3 w systemie barwnym.
• Jaka jest maksymalna temperatura pracy? Producent nie podaje w danych katalogowych konkretnej temperatury, jednak jak dla standardowej aparatury rozdzielczej – montaż w suchych pomieszczeniach o temperaturze otoczenia do +40°C.
• Czy łącznik można stosować w sieci trójfazowej? Tak, parametry 450 V / 80 A pozwalają na pracę w instalacjach 3-fazowych 400 V, pod warunkiem zachowania odpowiednich odstępów izolacyjnych i zgodności z projektem.
