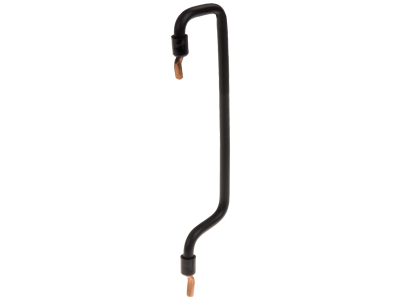

Łącznik szeregowy 150 mm, 10 mm², czarny 450 V, 80 A | 5ST3791-1 Siemens

Alternatywny kod produktu: 5ST37911

Opis i Kluczowe Cechy

Łącznik szeregowy Siemens SENTRON o symbolu 5ST3791-1 przeznaczony do systemów szyn zbiorczych. Długość 150 mm i przekrój 10 mm² pozwalają na bezpieczne łączenie obwodów o prądzie znamionowym 80 A przy napięciu 450 V. Czarna izolacja ułatwia identyfikację w rozdzielnicy.

• Prąd znamionowy 80 A: Zapewnia niezawodne przewodzenie w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania połączeń.
• Napięcie znamionowe 450 V: Gwarantuje bezpieczną pracę w instalacjach niskiego napięcia, zgodną z wymaganiami typowych sieci.
• Przekrój 10 mm²: Umożliwia podłączenie przewodów o odpowiedniej średnicy, co przekłada się na niską rezystancję styku i stabilność mechaniczną.
• Długość 150 mm: Dopasowany do standardowych odstępów między szynami zbiorczymi, co ułatwia montaż i zapewnia estetyczny układ przewodów.
• Kolor czarny: Ułatwia szybką identyfikację fazy lub potencjału w rozdzielnicy, co przyspiesza prace serwisowe.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących systemów szyn zbiorczych oraz posiada certyfikat CE. Zaprojektowany zgodnie z wytycznymi producenta dla systemu SENTRON, co gwarantuje kompatybilność i bezpieczeństwo użytkowania.

Zastosowanie

Łącznik szeregowy 5ST3791-1 stosowany jest w rozdzielnicach niskiego napięcia do łączenia odcinków szyn zbiorczych. Idealny do:

• Budowy i modyfikacji systemów szyn zbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenia wyprowadzeń dla obwodów odbiorczych o znacznym poborze mocy (np. silniki, piece, klimatyzatory).
• Rozbudowy istniejących instalacji przemysłowych i komercyjnych, gdzie wymagane jest szybkie i bezpieczne łączenie szyn.
• Aplikacji w automatyce budynkowej – jako element zasilania szaf sterowniczych i rozdzielczych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Łącznik przeznaczony jest do montażu na szynie TH35 (DIN) w obudowach rozdzielnic. Przekrój podłączanych przewodów należy dobrać do prądu 80 A zgodnie z normami instalacyjnymi. Moment dokręcania śrub oraz siłę zacisku należy stosować według dokumentacji technicznej producenta.

FAQ

• Czy łącznik jest podświetlany? Nie, łącznik szeregowy 5ST3791-1 nie posiada elementów podświetlających – jest to pasywny element łączący szyny zbiorcze.
• Jaki jest stopień ochrony tego łącznika? Stopień ochrony zależy od obudowy rozdzielnicy. Sam łącznik nie ma przypisanego IP – po zamontowaniu wewnątrz rozdzielnicy zapewnia ochronę IP20 (typowa dla aparatury w suchych pomieszczeniach).
• Czy można go stosować do łączenia szyn o różnych przekrojach? Łącznik jest dostosowany do szyn o przekroju 10 mm². Do innych przekrojów należy dobrać odpowiedni element z tej serii, aby zachować bezpieczeństwo i zgodność z parametrami.
